Pneumatisk kileportventiler Beskrivelse
Pneumatisk kileportventil er en ventil, der åbnes og lukkes ved at køre en kileformet portplade gennem en pneumatisk aktuator. Det består af en ventilkrop, en kileformet portplade, en ventilstamme, en pneumatisk aktuator (inklusive en cylinder) og en tætningsenhed. Dens kernefunktion er kombinationen af trykluftkraft og den tvungne tætning af Wedge Gate -pladen. Det er velegnet til væskeskæring eller regulering i automatiserede kontrolsystemer.
Pneumatisk kile gate -ventiler Specifikation
|
Type |
Pneumatisk kileportventiler |
|
Størrelse |
DN15 til 4000 |
|
Forsegling |
PTFE, EPDM, Metal, NBR |
|
Egnet medium |
Vand, olie, gas, papirmasse osv |
|
Struktur |
Kanttype |
|
Stilk |
Rustfrit stål 304 |
|
Standard |
Som, GB, DIN, JIS er tilgængelige |
|
Mediernes temperatur |
-20 til 1100 grad |
|
Forbindelse |
Flanget eller lugget |
|
Certifikat |
CE, ROHS, ISO9001, TUV |

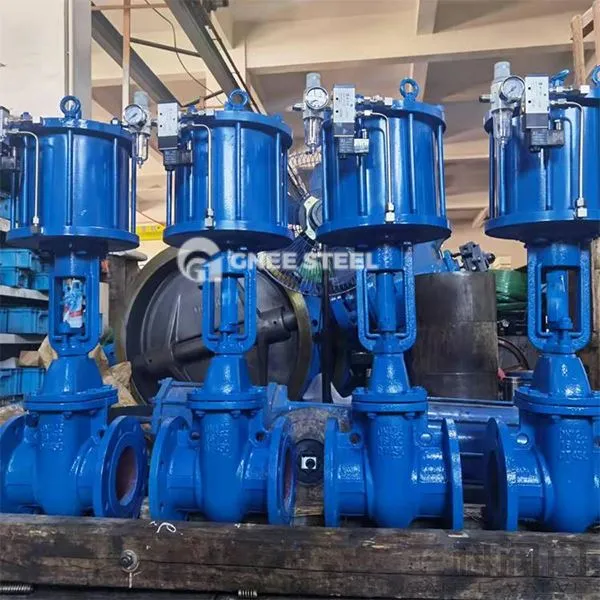

Pneumatisk kileportventiler
Testkrav of flange kileportventil
Performance Test
Strength -test : Ventilkroppen bærer 1,5 gange det nominelle tryk og opretholder trykket i 5 minutter uden lækage eller deformation . SEAL TEST : I den lukkede tilstand trykkes indløbssiden til 1,1 gange det nominelle tryk, og lækagen på udløbssiden opfylder API 598 eller GB/T 13927 Standard . Pneumatisk aktuatortest : Kontroller åbnings- og lukningsmomentet, responstid og lufttrykstabilitet (normalt {{7}. 4 ~ 0. 6MPa) .
Materiale og udseende inspektion
Kemisk sammensætningsrapport og mekanisk ydelsestestdata (såsom trækstyrke og hårdhed) er påkrævet for ventilkroppen og portmaterialet . Forseglingsoverfladen har ingen ridser eller porer, og flangens ende overfladefejl er mindre end eller lig med 0. 05mm .
Funktionel verifikation
Simulere de faktiske arbejdsvilkår for at åbne og lukke kontinuerligt i mere end 500 gange for at bekræfte, at der ikke er nogen fastklemning eller forseglingsfejl .
