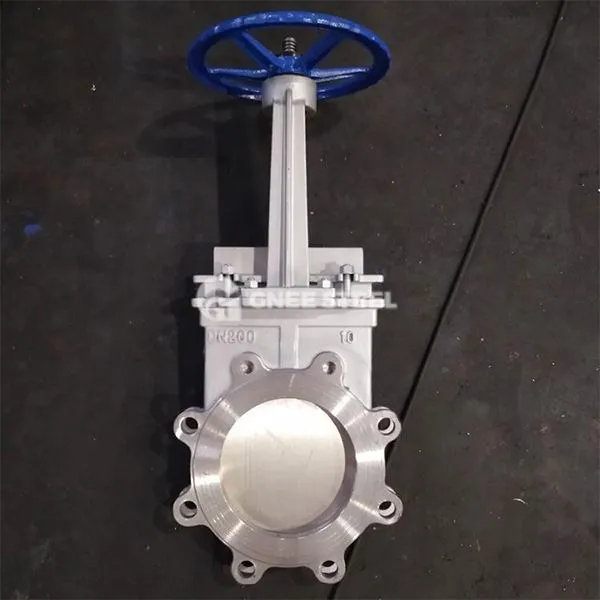

Lug Knife Gate Valve Beskrivelse
Lugknivportventilen er en kniv-type portventil med lugstrukturer designet på begge sider af porten. Det skærer mediet ved vertikalt at løfte porten og er velegnet til afskæringsbekæmpelse af væsker med høj imponering, der indeholder partikler, fibre osv. (Såsom slam, slagge og viskøs opslæmning). Det har fordelene ved stærk bøjningsmodstand og pålidelig tætning.
Strukturel innovation:
LUG -design: Lugserne på begge sider af porten forbedrer stivhed og reducerer bøjningsdeformation under skæring. På samme tid danner de en flerpunktskomprimeringstætning med ventilsædet for at forbedre trykmodstanden (mindre end eller lig med PN16);
Sealing Form: Hård tætning (hård legering) eller blød tætning (gummi/PTFE), urenhederne på tætningsoverfladen skrabes af den U-formede knivkant i bunden af porten, og lækageniveauet når Ansi klasse VI;
Forbindelsesmetode: Lugflangeforbindelsen vedtages, og boltene fastgør kun rørledningsflangen for at undgå ekstrudering og deformation af ventilkroppen, som er velegnet til hyppige adskillelsesforhold.
Lug Knife Gate Valve Specifikation
| Vilkår | Tekniske indikatorer | Applikationer og tip |
|---|---|---|
| Nominelt pres | Pn1 0/16 (1,0 ~ 1,6MPa) | Medium- og lavspændingssystemer såsom miner og kraftværker. |
| Temperaturområde | -29 grad ~ 180 grad (begrænset af tætningsmateriale) | PTFE -sæler er egnede til arbejdsforhold mindre end eller lig med 150 graders |
| Kaliber rækkevidde | DN50 ~ DN1400 | Stor strømningsopslæmningsrørledning (DN større end eller lig med 300) foretrækkes |
| Hovedmateriale | Ventilkrop: WCB, CF8M (rustfrit stål 316), duplex stål (F55/F53) | For ætsende medier (såsom syre og alkali) skal du vælge Duplex -stål. |
Gnee Lug Knife Gate Valve
Applikationer
Miner/kraftværker:
Kulopslæmning og slaggangeringssystemer, hård tætningsstruktur kan afskære partikler (DN300 ~ DN1400, PN10); Wage -behandling:
Fiberholdig slam og viskøs spildevandskontrol, U-formet klinge for at forhindre tilstopning (blød tætning, DN50 ~ DN400); Food/Pharmaceuticals:
Sanitær rustfrit stål (316L) materiale er velegnet til sterile væsker, og hurtige installationslugs er lette til CIP-rengøring.
