Parallel pladeportventil

Parallel pladeportventil er en port og sæde parallel bevægelse af afskæringsventilen gennem porten lodret lift for at opnå åbning og lukning af rørledningsfluidkontrollen, der er egnet til olie, naturgas, kemisk og andre industrier, højt tryk, høj strømning eller urenhedsholdige medier. Dens design følger GB/T 12234 og API 600 standarder, og kernestrukturen inkluderer parallel port, sæde og aktuator.

Strukturel

• Gatepladen bevæger sig parallelt med ventilsædet:

Parallel kontakt mellem port og sædeplan, lav friktion under åbning og lukning, let at betjene.
Dobbelt portstruktur gennem foråret eller topkildesignet for at opnå automatisk tætning for at forbedre tætningspræstationen under lavtryksforhold.

• SEAL DESIGN:

Kompositforsegling: Metalhård tætning (f.eks. Stellite -legering) og blød tætning (gummi/PTFE) kombination, tilpas sig til tryksvingninger og temperaturændringer.
Aftageligt sædetesign til nem vedligeholdelse eller udskiftning af sæler.

• Aktuator:

Support Manual, Electric eller Pneumatic Drive, åben STEM -struktur er let at observere åbnings- og lukningsstatus, Dark STEM -struktur sparer plads.

Specifikation

Nominel diameter (DN): DN50 ~ DN1200 (fælles rækkevidde), fuld bore -design for at reducere strømningsmodstand.
Trykvurdering:
Amerikansk standard: klasse 150- class2500 (op til 42MPa).
Europæisk standard: PN 10- PN420.
Forbindelse: Flange (ANSI/DIN-standard) eller svejsning, der er egnet til højtryksrørssystemer.

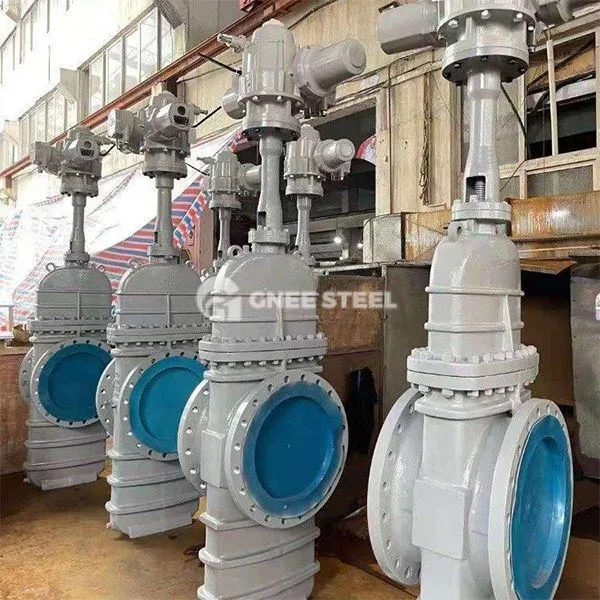

Gnee Parallel Slab Gate Valve



Fordele

• Høj tætningsydelse:

Dobbeltportelastisk kompensation eller fjederforudindlæst design, lækage klasse VI (nul lækage).

• Lav strømningsmodstand og høj strømningskapacitet:

Let-gennemstrømningssti-design med tab af lavt tryk, egnet til scenarier med høj strømning, såsom langdistance-rørledninger.

• Holdbarhed og let vedligeholdelse:

Forsegling af overfladehærdningsbehandling (nitridering/wolframcarbidsprøjtning), slidbestandighed forbedres, lang levetid.
Ventilsædet kan udskiftes online, hvilket reducerer vedligeholdelsesomkostningerne.

• Stærk tilpasningsevne:

Temperaturområde: -196 grad (dyb kulde) til +550 grad (høj temperaturdamp).
Mediekompatibilitet: råolie, naturgas, syre- og alkali -opløsninger, gyller, der indeholder partikler osv.

• Forsegl pålidelighed:

Kompositstætningsdesign sikrer ingen lækage i både højtryk og arbejdsvilkår for lavt tryk og opfylder API 598/GB/T 13927 standarder.

• Økonomi:

Resistens med lav strømning reducerer pumpeenergiforbruget, aftageligt ventilsæde reducerer vedligeholdelsesomkostninger.

• Arbejdstilstand Tilpasningsevne:

Bestandig over for ekstreme temperaturer, korrosion og partikelskurning, der dækker komplekse industrielle scenarier.
