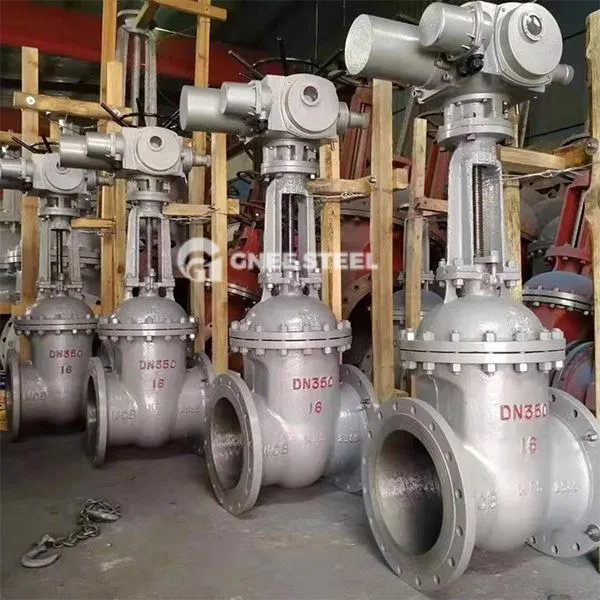

Elektrisk kileportventiler Beskrivelse
Electric Wedge Gate Valve er en ventil, der åbnes og lukkes ved at køre Wedge Gate -pladen med en elektrisk aktuator. Det består af en ventillegeme, en kileportplade, en ventilstamme, en elektrisk aktuator og en tætningsenhed. Dens kernesign er en kileportplade, der styres af en elektrisk enhed for at løfte og sænke portpladen for at opnå fuld åbning eller fuld lukning af væsken. Det er velegnet til automatiserede industrielle rørledningssystemer.
Production standards Design specifications: GB/T 12234-2007 (Steel gate valves for petroleum and natural gas industries) API STANDARD 600-2015 (Steel gate valve specifications) Structural length: GB/T 12221-2005 (Valve structural length) Materialkrav: Ventilkroppen er lavet af korrosionsbestandige materialer såsom støbt stål og rustfrit stål, og tætningsoverfladen svejses med hård legering eller koboltbaseret legering. Testing standarder
Sealing Performance: Forseglingstest udføres i henhold til API 598 eller GB/T 13927, og lækagevolumen skal opfylde standardkravene.
Strength test: Ventilkroppen bærer 1,5 gange det nominelle tryk og opretholder trykket i 5 minutter uden lækage eller deformation.
Elektrisk aktuator test: Kontroller åbnings- og lukningsmomentet, responstid og elektrisk ydeevne (såsom beskyttelsesniveau IP67) .
Materialetest: Sørg for kemisk sammensætning, mekaniske egenskaber (trækstyrke større end eller lig med 415MPa) og korrosionsresistensrapporter.
Electric Wedge Gate Valves Specifikation
|
punkt |
værdi |
|
Anvendelse |
Industri |
|
Garanti |
1 år |
|
Oprindelsessted |
Kina |
|
Magt |
Elektrisk |
|
Mediernes temperatur |
Høj temperatur, lav temperatur, medium temperatur, normal temperatur |
|
Struktur |
SOMMERFUGL |
|
Tilpasset support |
OEM |
|
Produktnavn |
Rustfrit stålventil IQ og elektrisk aktuatorventil til Rotork -ventil |
|
Model |
IQ -serien |
|
Brandnavn |
Gnee |
|
Materiale |
Legering |
|
Indgangssignal |
4-20 Ma DC eller 0-10 Ma DC |
|
Spænding |
AC / DC 220V, AC 380V osv. |
|
Drejningsmoment |
34 ~ 13500nm |
|
Frekvens |
50Hz / 60Hz |
|
Magt |
Elektrisk |
Elektrisk kileportventiler
Applikationsindustrier og felter
Petroleum og naturgas: Brugt til råolie og naturgasrørledningskæring og højtryksoverførselssystem.
Kemisk industri: Kontrollen korrosive medier såsom syre og alkali for at sikre produktionssikkerhed.
Elektrisk strøm og metallurgi: Højtemperaturdamprørledninger, kølevandssystemer og metallurgisk udstyrsvæskekontrol.
Vandbehandling og kommunal administration: spildevandsbehandling, vandforsyningsnetværk og vandbeskyttelsesprojekter.
Papermaking and Pharmaceuticals: Clean Fluid Transportation and High-Precision Flow Control Control Scenarios.
