Elektrisk aktiveret sommerfuglventilbeskrivelse
Elektrisk sommerfuglventil er en ventil, der drives af en elektrisk aktuator til at rotere en cirkulær sommerfuglplade. Sommerfuglpladen roterer rundt om ventilaksen 0 grad -90 grad for at opnå åbning og lukning eller strømningsregulering af rørledningen. Dens kernefunktioner inkluderer:
Hurtig kontrol: 90 graders rotation kan fuldføre fuld åbning eller fuld lukning, hurtig responshastighed, velegnet til automatiske kontrolsystemer.
Low Flow Resistance Design: Når den er helt åben, er tykkelsen af sommerfuglpladen den eneste modstand mod strømmen af mediet, og tryktabet er kun 1/3 af portventilen med samme diameter.
Struktur og designfunktioner
Hovedkomponenter:
Ventilkrop: Lavet af støbejern, duktilt jern eller rustfrit stål (såsom 3 0 4/316), flange eller klemmeforbindelse opfylder GB/ANSI -standarder, og trykområdet er 1. 0-4. 0MPa.
Butterfly Plade: Skiveformet struktur, hård tætningstype overfladeoverflade tungsten carbide, blød tætningstype indlejret PTFE eller gummisætning.
Kør og forsegling:
Elektrisk aktuator: Understøtter switch-type (220V AC) eller moduleringstype (4-20 MA-signal), drejningsmoment dækker 50-2000 n · m, med eksplosionssikre (exdⅱbt4) og IP67 beskyttelsesniveau.
Double Sealing Solution:
Elastisk segl
Metal Hard Seal: Multi-lags rustfrit stål + grafitstruktur, høj temperaturresistens op til 450 grad, resistent over for erosion af granulære medier.
Elektrisk aktiveret sommerfuglventilspecifikation
|
Medium brugt |
vand, olie, væske, damp osv |
|
Fluidetemperatur |
-10 grad ~ 425 grad |
|
Arbejdstryk |
0. 3-2. 5mpa |
|
Ventilkropsmateriale |
Rustfrit stål |
|
Forbindelsesstørrelse |
2 "-24" |
|
Diameter (mm) |
Dn 50-600 |
|
Tætningsmateriale |
Rustfrit stål |
|
Sommerfuglventilplade |
støbejern eller rustfrit stål |
|
Elektrisk aktuator |
Off-off type, reguleringstype, passiv kontakttype, åbningssignaludgangstype, |

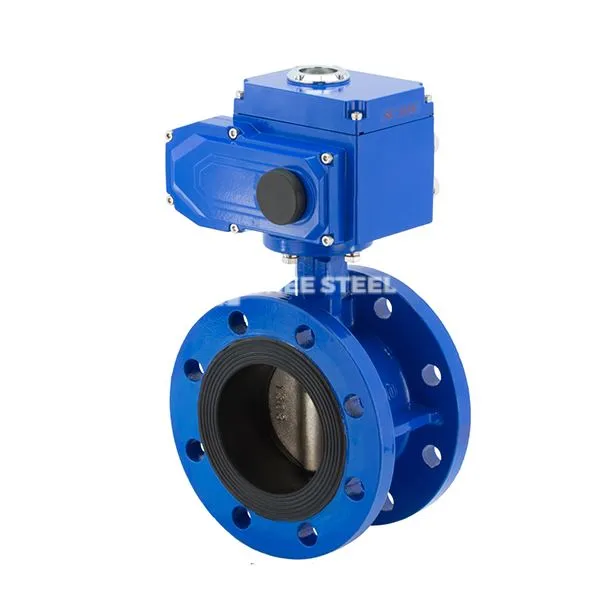

Elektrisk aktiveret sommerfuglventil
Udvælgelsesforslag:
Højtemperatur og højt trykmiljø: Foretrækker hårdforseglede sommerfuglventiler (såsom D943W), ventilkropsmaterialet skal være WCB eller 316L rustfrit stål.
Korrosive medier: Brug fluorforede sommerfuglventiler (PTFE-foring), resistent over for stærk syre og alkali-korrosion.
Applikationer
Landbrugsvanding: Solardrevet type bruges til vandbesparende kunstvandingssystemer, der understøtter filtrering af fjernbetjening og vandkvalitet.
Energisystem: Damprørledningsregulering i termiske kraftværker, kølevandscirkulationskontrol i atomkraftværker.
Kemisk produktion: Reaktor -råmaterialeforhold, ætsende medium cutoff (såsom syre- og alkali transmissionsrørledninger).
