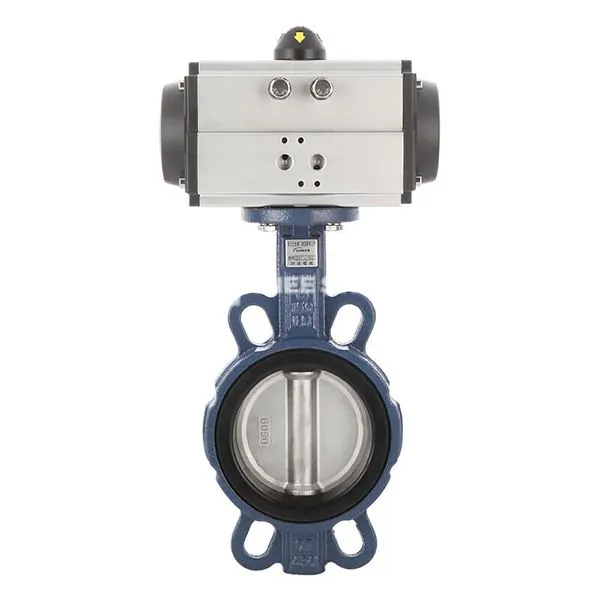

Wafer Butterfly Valve med pneumatisk aktuator

Wafer Butterfly Valve med pneumatisk aktuator er en ventil, der kan åbnes og lukkes hurtigt ved at dreje ventilskiven, der er drevet af trykluft. Det er velegnet til rørledningssystemer med begrænset plads og højfrekvent drift. Det er vidt brugt i flowkontrol og isolering inden for kemikalie, energi, mad osv.

Kernestruktur og arbejdsprincip

Ventilkrop og forbindelsesformular:
Wafer Design: Ventilkroppen klemmes mellem rørflangerne ved bolte med en kompakt struktur og sparende installationsrum.
Ventilplade og tætning: Sommerfuglpladen vedtager en skiveformet struktur, og tætningsmaterialet kan være nitrilgummi (NBR), fluororubber (FKM) eller metal hårdt tætning for at imødekomme behovene i forskellige medier.

Pneumatisk aktuator:
Dobbeltvirkende/enkeltvirkende: Dobbeltvirkende aktuatorer er afhængige af tovejs luftkilde-drev, og enkeltvirkende aktuatorer er udstyret med fjedernulstillingsfunktion (lukkes automatisk, når luft går tabt).
‌Drive Mode‌: Gearstativ (ved serie) eller Scotch Fork (AW -serie) transmission, udgangsmoment op til ‌10 ~ 5000 N · m‌, egnet til DN15 ~ DN1200 kaliber‌.
‌
Arbejdsprincip‌:
Luftkilden ({{0}}. 4 ~ 0,6 MPa) skifter retning gennem magnetventilen, skubber aktuatorstemplet til at bevæge sig og driver sommerfuglpladen for at rotere ‌90 grad ‌ for at opnå fuld åbning eller fuld lukning‌.
‌Seasaling Mechanism‌: Centerline elastisk tætning (blød tætning) eller tre-excentrisk metalforsegling, lækage niveau mindre end eller lig med 10 ppm‌



Wafer Butterfly Valve med pneumatisk aktuator



Applikationer

• Industriel automatisering:

Hurtig afbrydelse af materialeleveringsrørledninger i kemiske reaktorer.

Regulering af dampstrøm i termiske netværk, modstå høj temperatur og højt tryk.

• Rene og hygiejniske systemer:

Aseptisk medium kontrol af fødevarer og drikkevarer på drikkevarer (ved hjælp af spejlpolerede rustfrie stålventillegemer).
Lækageisoleret isolering af opløsningsmidler og emulsioner i farmaceutisk udstyr.

• Miljøbeskyttelse og energi:

Partikelformige affaldsgasrørledninger i røggas desulfuriseringssystemer med slidbestandigt hårdt tætningsdesign.
Nødfrakobling af LNG-tankudtag, der understøtter forhold med lav temperatur (-196 grad).
