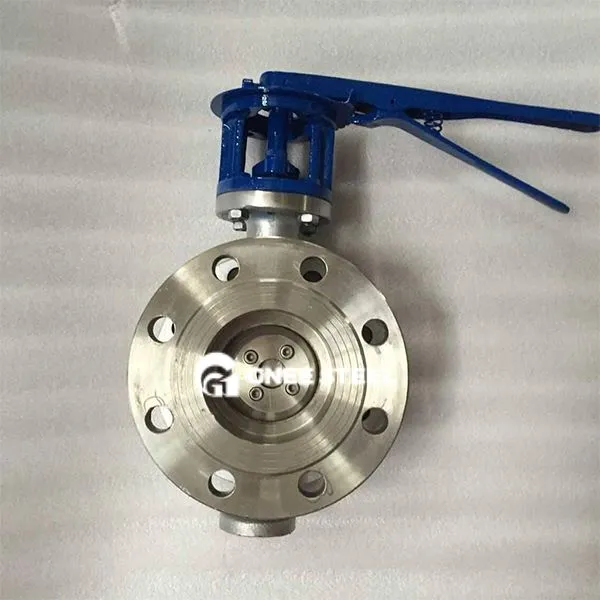

Manuel sommerfuglventil

Manuel sommerfuglventil er en ventil, der styrer strømmen af ​​væske ved manuelt at dreje sommerfuglpladen. Dens kernekomponenter inkluderer ventilkrop, sommerfuglplade, ventilstamme og tætninger, som er egnede til vand, gas, damp og pulvermediekontrolscenarier.

‌Valve krop og sommerfuglplade: ‌Valve kropsmateriale: hovedsageligt støbejern, kulstofstål, rustfrit stål (3 0 4/316l), med en trykvurdering af Pn1. 0 ~ pn1.6 (1. 0 ~ 1,6Mpa); ‌Butterfly pladedesign: Den diskformede sommerfuglplade roterer 0 grad ~ 90 grader omkring aksen, og strømningsmodstanden er lille, når det er helt åbent (trykfald mindre end eller lig med 0,05), hvilket er egnet til stor strømningsregulering. ‌SEAL FORM: ‌elastisk tætning (såsom EPDM, PTFE): Lækage niveau når ANSI klasse VI, anvendelig temperatur -20 grad ~ 150 grad; ‌Metal tætning (hård legering overlay): temperaturresistens mindre end eller lig med 550 grader, egnet til medium indeholdende partikler eller høj temperatur.

Klassificering og modelkompilering

Forbindelsesklassificering:

Wafer -type (såsom D71X): klemt mellem rørflanger med studbolte, kompakt struktur;

Flangetype (såsom D341X): flanger i begge ender, egnet til DN50 ~ DN2600 -rør.

Modelanalyse (tager D343H -16 C som eksempel):

D: Butterfly Valve -kategori;

3: Worm Gear Drive;

4: Flangeforbindelse;

3: Tre-excentrisk struktur;

H: Legeringsstålforsegling;

16: Nominelt tryk 1,6MPa;

C: Støbt stålventilkrop.



Gnee manuel sommerfuglventil



Applikationer
