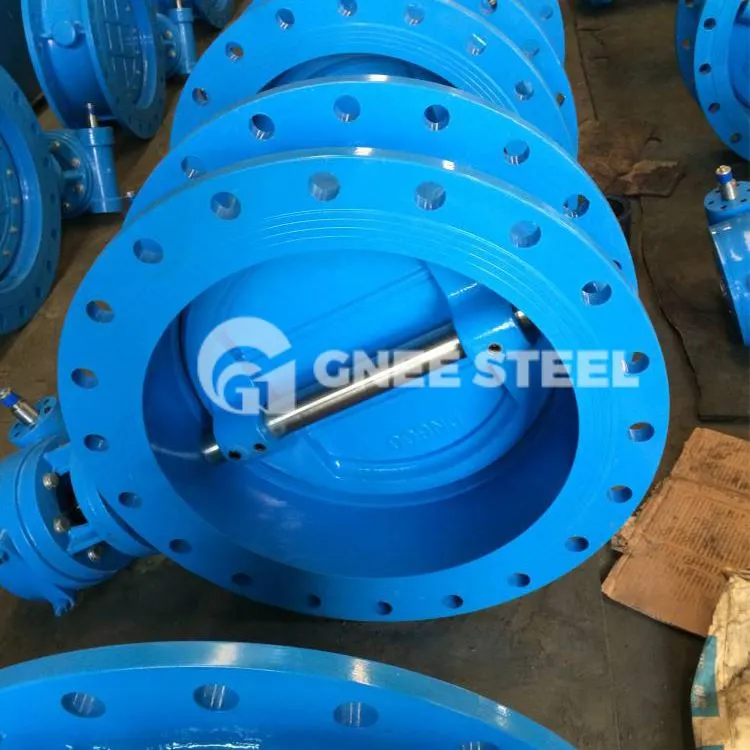

Flangede højtydende sommerfugleventiler er særligt velegnede til ventiler med stor diameter. De er meget udbredt inden for regulering af stor diameter. Når butterflyventilen af flangetypen er helt åben, er strømningsmodstanden lille. Når åbningsvinklen for sommerfuglepladen er mellem ca. 15-70 grader, kan flange-butterflyventilen styre den medium flowhastighed meget følsomt. Fordi butterfly-pladen på flange-butterfly-ventilen har aftørrende egenskaber under rotation, kan denne type ventil desuden bruges i rørledninger med suspenderede partikelmedier. Afhængig af forseglingens styrke kan den også bruges til pulver. og granulære mediepipelines.
| Standarder | ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 |
| Materialer | Carbon Steel, Rustfrit Stål, Aluminium Bronze, Monel, Hastelloy, Titanium, Duplex, Super Duplex og andre specialer |
| Trykvurderinger | ANSI 150# til ANSI 1500# |
| Størrelsesintervaller | 2" til 140"- 50mm til 3500mm (større størrelser efter anmodning) |
| Afslutter forbindelser | RF, RTJ |
| valgfri sæderinge | Elastisk RPTFE; Metalsiddende INCONEL (brandsikker ved påføring) |
| Aktiveringer | Manuel, pneumatisk, elektrisk, hydraulisk (modvægt) & elektrohydraulisk |
Højtydende ventiler
- Funktioner
Tæt lukkende design.
Ventilhusmaterialet i ét stykke er støbt stål eller rustfrit stål med fremragende korrosionsbestandighed.
Højstyrke frempind i ét stykke fremstillet af A564 Gr. 630/PH 17-4.
ISO 5211 monteringspude med 2"-12" firkantet skaft. 14"-24" nøgleforbindelser tillader direkte montering af manuelle (håndtag og gear), pneumatiske og elektriske aktuatorer.
Dobbelt offset konfiguration, konisk vinkel skive design. Maksimalt flow, minimal modstand, giver høj Cv.
Ventilsæder fås i blødt (PTFE/RTFE) nitrilgummi, EPDM, VITON eller metal (A240 Tp 304/316) brandsikre ventilsæder. Både bløde og metalsæder er udskiftelige.
Glandflangen forhindrer ujævn belastningsfordeling, der kan beskadige tætningen.
Et indvendigt rejsestopdesign forhindrer overdreven skivebevægelse og minimerer mulig skade på ventilsædet.
Back-up ringe fås i 125 til 200 AARH overfladefinish og er kompatible med standard- og spiralviklede pakningsdesign. Den ydre diameter er indlejret i pakningens tætningsflade for at forhindre ekstern lækage.
Det kraftige håndtag og 10-positionskærvpladen placerer skiven til præcise vinkelstop.
