Socket Weld Ball Valve Beskrivelse
Ocket svejsning af kugleventilen er forbundet til rørledningen ved stikkontakt. Dens åbnings- og lukningsdele er kugler med cirkulære kanaler. Mediet kan tændes og slukkes, eller strømningsretningen kan styres ved at dreje 90 grader. Det bruges hovedsageligt i rørledningssystemer med vand, olie, gas og ætsende væsker (såsom syrer og alkalier). Trykområdet er normalt 1. 6-6. 4MPa, og temperaturmodstanden kan nå -20 grad ~ 350 grad .
Kernestruktur og funktioner
Ventilkropsdesign
Forbindelsesmetode: Socket Welding (SW) -forbindelse vedtages, som er tilpasset ASME B16.11 Standard, let at installere og fremragende tætning; Material Strukturel form: Three-stykke: Det består af en ventiltelegeme, et ventilafdækning og en ventilskive, som er let at adskille og vedligeholde (såsom Q61F-type); Full Boring/Reduced Bore: Det fulde bore -design reducerer tryktab, og den reducerede boringsstruktur er velegnet til scener med begrænset plads.
Forseglings- og drivsystem
Sealing Type:
Oft tætning: PTFE eller gummiventilsæde, lækage niveau op til Ansi VI, egnet til rene væsker;
Hard SEAL: Stellite 6, resistent over for partikelslitage og høj temperatur (mindre end eller lig med 450 grader);
Drive Mode: Manuel, pneumatisk eller elektrisk aktuator, pneumatisk responstid mindre end eller lig med 0. 05 sekunder, understøtter fjernbetjening.
Socket Weld Ball Valve Specifikation
Størrelser: 1/2 "- 2", dn 15 - dn 50mm
Trykvurdering: Klasse150/600/800/1500/2500 lb
Materiale af ventilkrop: A105, F304, F304L, F316, F316L, 4A, F51 osv.
Drevet af: håndtag, gear eller pneumatisk, hydraulisk og elektrisk aktuator
Medier: Gas, olie, vand, syre
Forbindelsesformular: gevind, SW, BW slutter.
Kanal: Lige gennem type
Standarder:
Design: ASME B16.34 / BS 5351.
Ansigt til ansigt: Producentstandard.
Slut til ende: Producentstandard.
Trådet ende: ASME B1.20.1.
Socket Welding & BW END: ASME B16.11.
Test: API 598/BS 6755.
Brandsikker test: API 597/API 6FA.

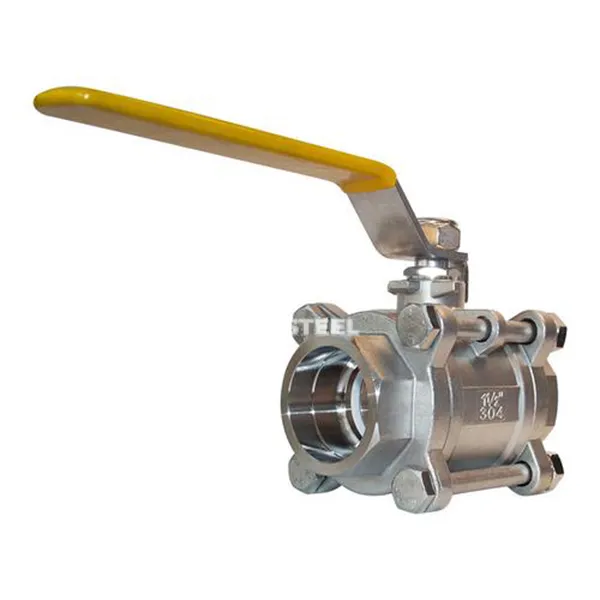

Socket Weld Ball Valve
Applikationer
Petrokemisk: afskæring af den sure naturgasrørledning (q41f -160 p type) ved hjælp af 316L ventilkrop + hård tætningskombination;
Energi og kraft: Medium skift af smeltet saltenergilagringssystem, temperaturmodstand 450 grader /trykresistens 32MPa;
Farmaceutiske produkter og mad: SUS316 Poleret ventilkrop + blød tætning, opfylder kravene til sanitær certificering;
Vandbehandling: Højtryks-spildevandsbehandlingsmiddeltilsætning, velegnet til højfrekvent åbning og lukning (større end eller lig med 100, 000 gange livet).
