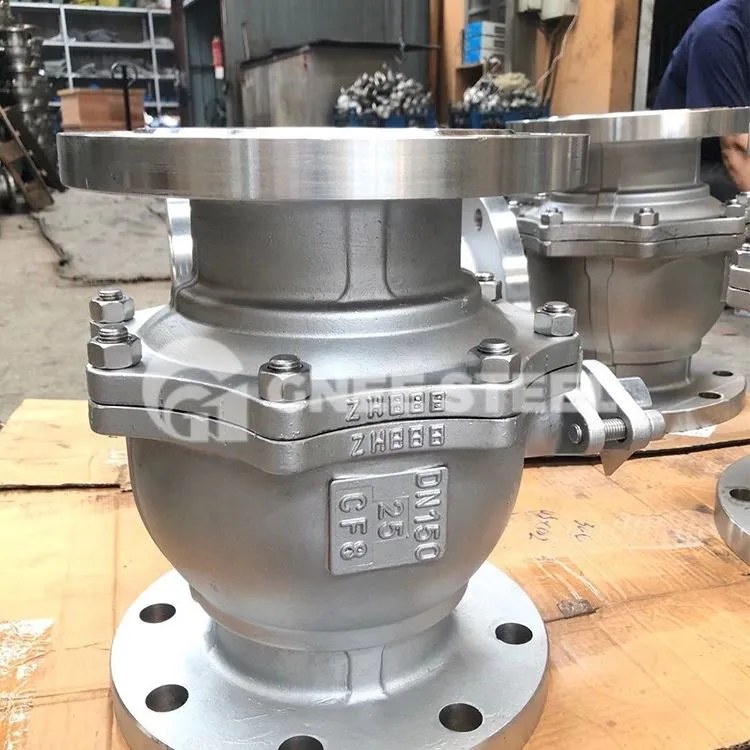

Brandsikker kugleventil

Brandsikker kugleventil bruger en kombination af en svømmer, grafitforsegling og metal-til-metal-sæder for at give tæt afspærring og samtidig forhindre ekstern spindellækage. Under normale driftsforhold hviler ventilkuglen på to ventilsæder for at sikre en gastæt afspærring. Når ventilen udsættes for temperaturer over den grænse, som ventilsæderne kan modstå (f.eks. +450 grader F), vil ventilsæderne deformeres og blive klemt. Når ventilsæderne er fuldstændig beskadiget, vil ventilkuglen i ventilen hvile fast på endedækslet, hvilket skaber en metal-til-metal afspærring. Ventilspindelpakningen er modstandsdygtig over for høje temperaturer, hvilket sammen med den anti-blowout og antistatiske ventilspindel yderligere begrænser lækage, og holder brændbare væsker adskilt fra varmekilder, der kan antænde den.

Specifikation

Brandsikre ventiler

Brandsikker kugleventil strukturelt designprincip

• Den brandsikre kugleventil er en fast kuglestruktur. Opstrøms endetætningen er hovedtætningen og har en DBB-funktion. Når tætningen er intakt, kan ventilen åbnes helt eller helt lukkes for at observere, om der er lækage i det opstrøms ventilsæde gennem den midterste hulrums drænport eller udluftningsport. Ved normal brug er det midterste hulrum i rørledningens kugleventil ikke under tryk. I tilfælde af en brandulykke kan en veldesignet ventilsæde brandsikker struktur bremse fremdriften af ​​det opstrøms trykmedie, der kommer ind i det midterste hulrum og undgå mediumlækage og intern lækage forårsaget af trykstigningen i midterhulrummet. Et ventilsæde med et godt brandsikkert strukturdesign er en aktiv foranstaltning til at sikre, at rørledningens kugleventil har sikker brandsikker ydeevne.

I det brandsikre strukturdesign er designet af ventilsædets brandsikre struktur nøglen. Ventilsædet har god brandsikker ydeevne. I tilfælde af en brandulykke kan det reducere trykket fra den brandsikre ventilstamme og den brandsikre struktur mellem ventilhuset og venstre og højre legeme.

• Formålet med ventilsædets brandsikre strukturdesign er:

(1) Sørg effektivt for, at opstrøms trykmediet i tilfælde af en brandulykke strømmer så lidt som muligt ind i ventilhusets midterhulrum gennem ventilsædet, og derved forårsager intern og ekstern lækage. Sørg for, at brandulykken ikke bliver udvidet på grund af ventilen, før brandfolkene ankommer til stedet; efter brandfolkene ankommer til stedet, kan branden hurtigt slukkes, og brandulykken kan afhjælpes ved hjælp af brandslukningsudstyr.

(2) Få produktstrukturen til at opfylde kravene i API6D-specifikationerne. Få produktet til at bestå brandtesten og få et brandsikkert certifikat.

Ventilsæde brandsikker struktur design:

En brandsikker tætningsring af grafit er sat mellem metalventilsæderingen og ventilhuset; en brandsikker metaltætning sættes mellem metalventilsæderingen og kuglen.
