Elektrisk kugleventil med højt tryk

Elektriske kugleventiler med høj tryk løser problemet med præcis kontrol af højtryks, høj-temperatur og ætsende medier gennem det koordinerede design af rustfrit stål/duplex stålventillegemer, elektriske aktuatorer og hårde/bløde tætningssystemer. Typiske produkter såsom Q41F -160 p og q941f -16 p er blevet vidt brugt i petrokemisk, energi og andre felter. Deres hurtige respons (mindre end eller lig med 0. 05 sekunder), fjernbetjening og lang levetid forbedrer industrisystemers sikkerhed og effektivitet.

‌Main Body Design‌
‌Valve krop og materiale‌: 304, 316L rustfrit stål eller duplex stål (såsom 2205/2507) smed ventilkrop, trykområde 16-500 MPa, egnet til høj temperatur (-196 grad ~ 550 grad) og stærke ætsende medier (såsom syre, alkali, hydrogen sulfide);
‌Drive System‌: Integreret eksplosionssikker elektrisk aktuator (IP67-beskyttelsesniveau), understøtter 0. 05 sekunder Hurtig åbning og lukning, drejningsmoment mindre end eller lig med 50N · m, kan styres fjernt med PLC- eller DCS-system;
‌Sealing Technology‌:
‌Oft tætning‌: PTFE- eller PPL -ventilsæde, lækage niveau ANSI VI, egnet til rene væsker (såsom vand, damp);
‌Hard Seal‌: Stellite 6 overflade, resistent over for partikelslitage og høj temperatur og højt tryk (450 grader /25MPa), egnet til komplekse medier såsom olie, gas, smeltet salt osv.
‌Core -funktioner‌
‌ Højtryksafbrydelse: Design i fuld diameter (såsom DN300) opnår nul tryktabsafskæring med en trykmodstand på 500MPa og bruges i olie- og gasbrøndhoveder og superkritiske damprørledninger;
‌ Intelligent regulering‌: V-formet kugle med elektrisk aktuator, lineær strømningsreguleringsnøjagtighed på ± 2%, hvilket reducerer systemets energiforbrug med 15%-20%;
‌ Sikkerhedsbeskyttelse‌: Indbygget anti-statisk enhed og brandsikker struktur for at forhindre brandfarlige medier i at fange ild på grund af friktion.

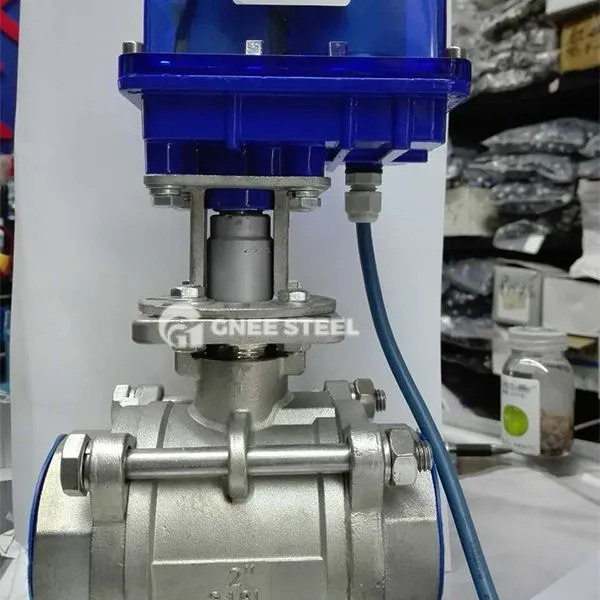

Elektrisk kugleventil med højt tryk



Applikationer
Petrokemisk energi
Højtryksolie- og gastransport: Q41F -160 P-kugleventil bruges til at afskære svovlholdige medier, og 316L-ventilkroppen + hård tætningskombination har en trykmodstand på 25MPa;
Molten Salt Energy Storage System: Tilpas til 450 graders /32MPa arbejdsvilkår for at opnå hurtig skift af smeltet saltmedier.
Kemisk proces
Stærk syredigningsstyring: PTFE -tætning + elektrisk aktuator justerer nøjagtigt strømmen af ​​ætsende væsker med en lækagehastighed på mindre end eller lig med 0. 01%.
Kraftsystem
Superkritisk dampregulering: Duplex stålventilkrop modstår 550 grader /42MPa og er udstyret med en elektrisk aktuator for at opnå trykkontrol med lukket loop.

Valg og drift og vedligeholdelsespunkter
‌Selektionsbasis‌
‌Medium -matching‌: Når chloridionkoncentrationen er større end 50 ppm, 316L eller Hastelloy -materiale, skal vælges; Monel -legeringsventilkrop foretrækkes i hydrofluorinsyremiljø;
‌ Tryktilpasning‌: Ultrahøjt tryk (større end eller lig med 100MPa) scenarier skal bruge en integreret forfalsket ventilkrop for at undgå risikoen for svejselækage;
‌Control requirements‌: For high-frequency adjustment (>1 0 0 gange/dag) foretrækkes servo -elektriske aktuatorer med en nøjagtighed på 0,1%.
‌Installation og vedligeholdelse‌
Flangeinstallation kræver diagonal stramning af bolte med en for strammende kraft på mindre end eller lig med 200N · m for at forhindre deformation af ventilkrop;
Kontroller slid på forseglingsoverfladen efter hver 5, 000 åbninger og lukninger. Det anbefales at udføre heliummassespektrometri -lækagedetektion på hårde tætningsventiler hvert år.
