Flanged trunnion monterede kugleventiler Beskrivelse
Flange trunnionkugleventil er en ventil, hvor åbnings- og lukningsdelen (kuglen) drives af ventilstammen og roterer rundt om ventilstammen. Denne ventil bruges normalt til at kontrollere strømmen af væske i rørledningen og kan åbnes eller lukkes ved at rotere 90 grader.
Main Structure
Valve krop og kugle: Ventilkroppen er for det meste lavet af støbt stål (WCB), rustfrit stål (304/316L) eller smedet stål, og overfladen af kuglen er hård legeringsoverflade for at forbedre slidbestandigheden.
Bolden er fastgjort med øvre og nedre lejer for at forhindre, at det mellemstore tryk skubber bolden til at bevæge sig og reducere driftsmomentet.
Sealing komponenter:
DUAL VALVE SEAT DESIGN: To uafhængige ventilsæder er placeret på begge sider af bolden, der understøtter tovejsforsegling og medium isolering.
FIREPROOF STRUKTUR: I tilfælde af en brand danner den ildfast tætningsring en metalforsegling med bolden, som overholder API 607 -standarden.
Flanget trunnion monterede kugleklodser Specifikation
|
Anvendelse
|
Generel
|
|
Magt
|
Manuel
|
|
Struktur
|
BOLD
|
|
Tilpasset support
|
OEM
|
|
Portstørrelse
|
standard
|
|
Modelnummer
|
Q41F -150 lb.
|
|
Mediernes temperatur
|
Normal temperatur
|
|
Medier
|
Gas
|
|
Standard
|
National standard
|
|
Teemperatur
|
Normal
|
|
Forbindelsesformular
|
Flangetype
|
|
Medier
|
Vand, gas, olie osv
|
|
Garanti
|
1 år
|
|
Ventilkropsmateriale
|
CF8
|
|
Drevtilstand
|
Manuel
|
|
Presurre niveau
|
PN16 PN25 PN40 PN64
|
|
Ventilsædetmateriale
|
Ptfe
|
|
Temperatur
|
-196 grad -600 grad
|

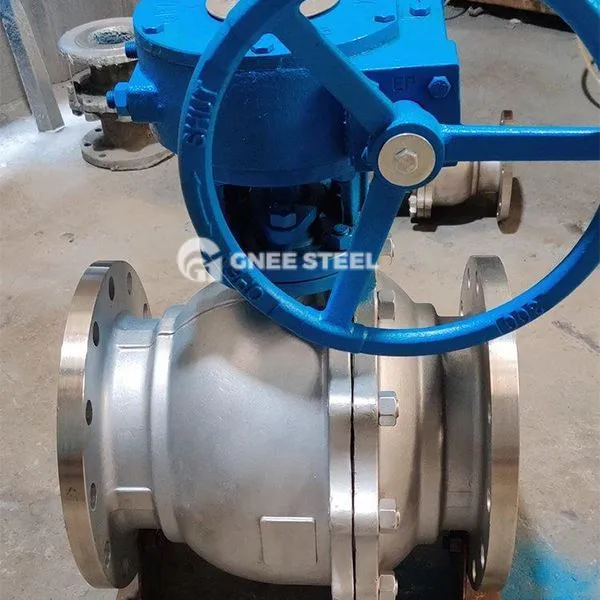

Flanget trunnion monterede kugleknusningsventiler
Applikationer
Langdistance-rørledninger: Stor-diameter (DN 600+) olie og gas, vandrørledninger, der er egnede til miljøer med højt tryk over klasse 600.
Petrokemiske: højtryksreaktorer, damprørledninger med høj temperatur og ætsende mediekontrol.
Industrielt udstyr: Kedelsystemer, partikelholdige opslæmningstransport og brandbeskyttelsesrørledninger.
Valg og vedligeholdelsesanbefalinger
Udvælgelsespunkter
Højtryksscenarier: smedt stålventilkrop + hård tætning (såsom stellitlegering) foretrækkes.
Korrosive medier: 316L Rustfrit stålventilkrop + fluororubber sælring.
Krav til brandbeskyttelse: Brandbeskyttelsestegningsdesign skal overholde API 607 -standarder.
Vedligeholdelsesanbefalinger
Regelmæssig smøring: Injektion af høj temperaturfedt i ventilstammen og lejet hver 6. måned for at forhindre fastklemning.
Forseglingsdetektion: Kontroller ventilsædet tøj hvert år under højtryksbetingelser, og udskift fjederen eller tætningsringen i tide.
