Ventilhuset på en tredelt kugleventil er sammensat af et hovedlegeme og to underkroppe, så det kaldes en tredelt kugleventil. Efter at spolen og spindelen er monteret i hovedventilhuset, monteres underlegemet i ventilsædet, og hoved- og underlegemet boltes sammen som én. Spolens strømningsvej har også fuld boring.
Specifikation for 3-delt kugleventiler
| Størrelsesområde | 1/2"-4", DN15-DN100 |
| Trykvurdering | 1000WOG, 2000WOG |
| Afslut forbindelse | Flange (FF RF), BW, SW, BSPT, NPT |
| Struktur stil | Fuld port, 3 stk |
| Aktuator muligheder | Manuel, pneumatisk, elektrisk |
| Temperaturområde | -20 grad ~150 grader |
| Tilslutning Standard | Flangeboring: ASME B16.5.ASME B16.47.GB/T 9113.JB/T 79 Stumsvejsning: ASME B16.25, GB/T 12224 |
| Kropsmateriale | CF8,CF8M,CF3,CF3M |
| Kuglemateriale | SS304, SS316, SS304L, SS316l |
| Sæde materiale | PTFE, RPTFE |
| Stængelmateriale | SS304, SS316 |
| Design Standard | ANSI B16.34, GB/T 12234 |
| Ansigt til ansigt standard | ASME B16.10, GB/T 12221, JIS B2002 |
| Test standard | API 598, GB/T 13927, EN12266-1 |

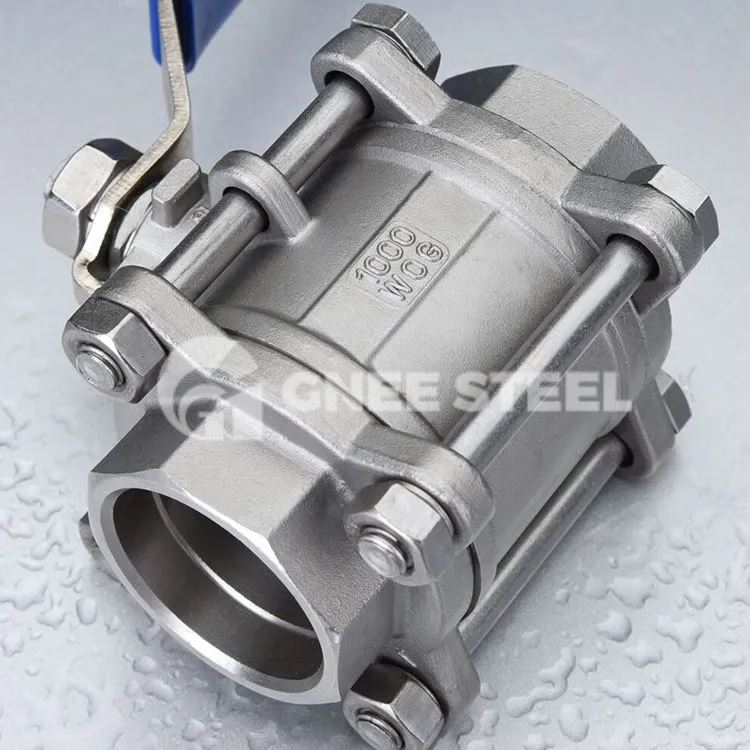

3 stykke rustfri stål kugleventiler
Tredelt kugleventil har følgende fordele:
1. Lille væskemodstand, dens modstandskoefficient er lig med samme længde af rørsektionen.
2. Enkel struktur, lille størrelse, let vægt.
3. Kompakt og pålidelig, den nuværende tætningsflade af kugleventilens materialer er meget udbredt i plastik, god tætning, i vakuumsystemet er også blevet meget brugt.
4. Let at betjene, åbne og lukke hurtigt, fra helt åben til helt lukket, så længe rotationen på 90 grader, let at kontrollere på afstand.
5. Praktisk vedligeholdelse, kugleventilstrukturen er enkel, tætningen er generelt aktiv, demontering og udskiftning er relativt praktisk.
6. i helt åben eller helt lukket vil kuglen og tætningsfladen på ventilsædet og medieisoleringen, mediet igennem, ikke forårsage erosion af ventilens tætningsflade.
7. Bredt anvendelsesområde, diameteren fra lille til flere millimeter, stor til flere meter, fra højvakuum til højtryk kan påføres.
