Højtryksrustfrit stålkugleventiler Beskrivelse
Højtryksrustfrit stålkugleventil Det kan afskære mediet eller kontrollere strømningshastigheden ved at dreje kuglen 90 grader. Trykområdet er normalt 16-500 MPA. Dens kernefunktioner inkluderer:
Cutoff/regulering: Fuldboringsdesignet kan blokere væsken fuldstændigt eller justere strømningshastigheden, som er velegnet til højtryksrørledninger, såsom olie- og kemiske industrier;
Multi-retningsbestemt kontrol: Tre-vejs struktur (T-type/L-type) understøtter medium afledning, sammenløb eller strømningsretningskontakt.
Kernestruktur og tekniske parametre
Ventilkrop og materiale
Ventilkropsmateriale: hovedsageligt 304, 316, 316L rustfrit stål, med stærk korrosionsbestandighed; Duplex -stål (2205/2507) eller Hastelloy -legering kan vælges til ekstreme arbejdsvilkår med en trykmodstand på 500MPa.
Forbindelsesmetode: Flange eller gevindforbindelse, diameter DN 15-300 mm, i tråd med GB/T9113 eller ASME B16.5 -standarder. Sealing System
Oft tætning: PTFE- eller PPL -ventilsæde, temperaturmodstand -196 grad ~ 180 grad, nul lækage (lækage niveau ANSI VI);
Hard SEAL: Stellite 6 beklædning, temperaturmodstand 450 grader /trykresistens 25MPa, egnet til damp, stærk syre og andre medier.
Drive Mode
Manual: Zinklegeringshåndtag eller turbinedrev, driftsmoment mindre end eller lig med 50N · m;
Pneumatisk/elektrisk: Svarhastighed mindre end eller lig med 0. 05 sekunder, understøtter fjernbetjening og automatiseringsintegration.
Specifikation med højt tryk rustfrit stålkugleventiler
| Parameter | Indikatorområde | Relevante standarder |
|---|---|---|
| Modstå spændingsniveau | 16-500 Mpa | API 6D/GB1223758 |
| Arbejdstemperatur | -196 grad ~ 550 grad | ANSI B16.3478 |
| Flow kapacitet | CV -værdi større end eller lig med 210 (DN50 Full Bore) | ISO 520815 |
| Service Life | Større end eller lig med 100, 000 åbnings- og lukningscyklusser | API 59868 |

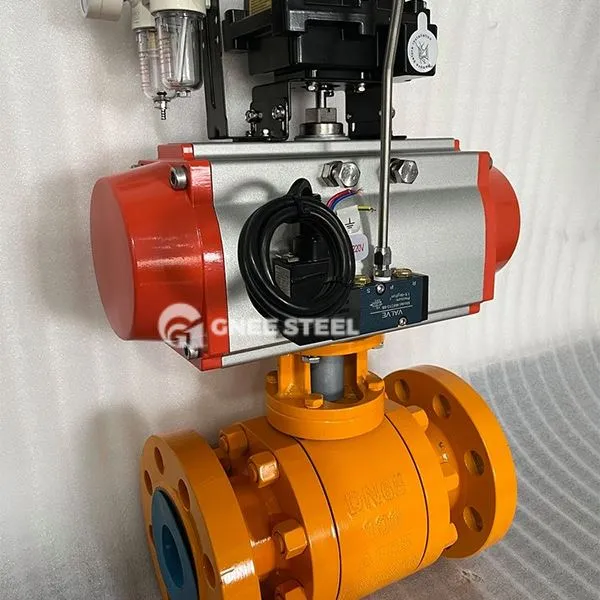

Højtryksrustfrit stålkugleventiler
Applikationer
Petroleum og naturgas:
Højtryksolie- og gasbrøndsafskæring (såsom Q41F -160 p ventilkrop), resistent over for sulfidkorrosion;
Kemisk proces:
Strong Acid Medium Diverion Control (såsom 316L Ventilkrop + hård tætning), trykresistens 25MPa;
Energi og magt:
Superkritisk damprørledning (duplex stålventilkrop), temperaturresistens 550 grader /trykresistens 42MPa;
Luftfart:
Flydende brint/flydende iltleveringssystem, lav temperaturresistens -196 grad.
Valg og vedligeholdelsespunkter
Udvælgelseskriterier:
Media Matching: 316L foretrækkes til chloridionmiljø, og Monel -legering anvendes til hydrofluorinsyremedium;
Pressurtilpasning: Ultrahøjt tryk (større end eller lig med 100MPa) scener kræver en integreret smedt ventilkrop.
Installation og vedligeholdelse:
Flangebolte skal strammes diagonalt med en for strammende kraft på mindre end eller lig med 200N · m for at forhindre deformation;
Kontroller regelmæssigt slid på tætningsoverfladen, og det anbefales at udføre en lækage -test på den hårde tætningsventil hver 5., 000 åbninger og lukninger.
