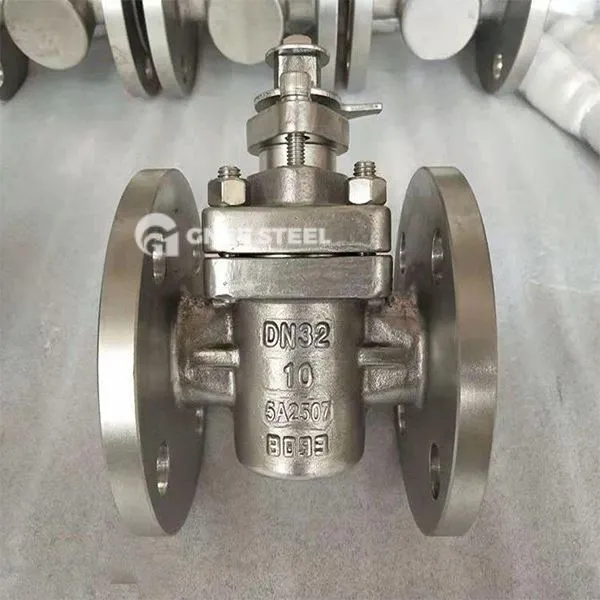

Flangestikventil

Flangeplugventil er en slags ventil ved at dreje ventilstammen for at drive stikkroppen (stik) i ventilkropsrotationen, for at kontrollere åbningen, lukke eller regulere strømmen af ​​fluidkanalen . dens åbning og lukningsmedlem er en cylinder eller overtræk med et hul, roterende omkring den akse perpendiske til kanalen til at opnå formålet med åbning og lukning af kanalen kanalitter: inkluderer et hul:
Forbindelse: Flange -plugventil med flangeforbindelse, denne forbindelse er let at installere og adskille, egnet til lejligheder, der kræver hyppig vedligeholdelse eller udskiftning .
Forseglingsydelse: Plug Valve i sig selv har god tætningspræstation, kan effektivt forhindre medielækage .
Anvendelsesomfang: Velegnet til vand, damp, olie og andre medier, en lang række arbejdstryk og temperatur .
Strukturelle funktioner: Flangede stikventiler er normalt designet med en fyldningsboks til at forbedre forseglingen af ​​ventilen for at forhindre indtræden af ​​eksterne urenheder og interne medielækage .

 Specifikation

Størrelse: 3 "-- 24"

Temperatur: 212 f

Designet trykvurdering: 175 psi (1/2 "- 12"), 150psi (14 "{6}}") eller efter anmodning

Teststandard: Awwa C517

Flangeboring ifølge ANSI B16.1, andre tilgængelige på anmodning

Aktuator: Worm Gear Manual Actuator, Electrical, Pneumatic og Hydraulic Driven Actuators

 Applikationer

Petrokemisk
Kontroller rørledningstransporten af ​​ætsende medier (såsom syre, alkali), resistent over for koncentration mindre end eller lig med 98% svovlsyre .
Mad og farmaceutisk
Sanitære rustfrit stål (316L) ventiler bruges i mælk- og juice-rørledninger til at imødekomme kravene til ikke-forurening .
Vandbehandlingssystem
Distribution af vandstrømningsretning i vandanlægsnetværket, tre-vejs / fire-vejs struktur for at reducere mængden af ​​ventiler (f.eks. X43x type) .
Gasforsyning
Gasrørledningsafskæringsventil (DN mindre end eller lig med 200), trykresistens 1 . 6MPa, responstid mindre end eller lig med 1 sekund.



Flangestikventil



 Fordel
Høj strømningseffektivitet
DC -kanaldesign gør trykfaldskoefficienten kun 0 . 15, og fluidmodstanden er 50% lavere end for portventilen.
Ekstremt hurtig åbning og lukningshastighed
Skifthandlingen kan afsluttes med 90 graders rotation, og tidsforbruget er<1 second, which is suitable for emergency cut-off.
Multikanalsintegration
Tre-vejs (T-type), fire-vejs (kryds) struktur for at opnå medieafledning, forenkle rørlayoutet .
Lave vedligeholdelsesomkostninger
Plastforet stikbøjbestandigt levetid på mere end 50, 000 gange, kan blød tætningstype udskiftes online PTFE-ventilsæde .

 Begrænsning af brug
Temperatur- og trykbegrænsninger: Blød tætningstype (PTFE) Anvendelig temperatur mindre end eller lig med 180 grader, hård tætningstype mindre end eller lig med 425 grad;
Viskøst medium er ikke relevant: ikke relevant for høj viskositetsvæsker (såsom tung olie) .
