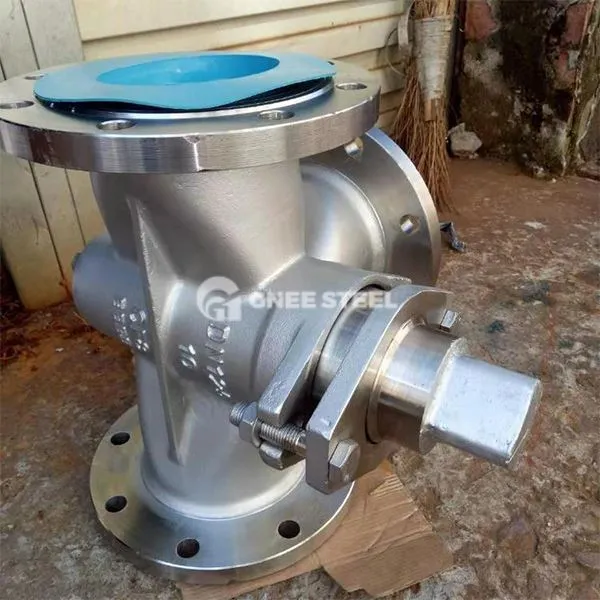

Ærme type blød tætningstikventilbeskrivelse
Soft-SEAL-plugventilen af ærmelypen er en ventil, der opnår tætning gennem en ærmetype ferrulestruktur. Dets kernefunktion er, at den bruger en elastisk blød tætningsmaterialebøsning (såsom PTFE, F46, PVDF osv.) Kombineret med en metalventilkrop, som er velegnet til tovejs tætningskrav til ætsende, højrenshed eller partikelholdige medier.
Sleeve Design: Ventilkroppen og stikket er forbundet med en ærmetype ferrule, og tætningsoverfladen omkring ferrulen danner en 360 graders ensartet kraft for at reducere den lokale stresskoncentration;
Oft tætningsmateriale: Bøsningen er lavet af korrosionsbestandig polymer (såsom PTFE) og kan tilpasse sig det mellemstore temperaturområde for -29 grad til 180 grader.
Strukturelle træk og tætningsmekanisme Sleeve Ferrule Structure Double-Channel Groove tætning Ring: Under rotationen af stikket øges tætningstrykket mellem tætningsparene gradvist, og nul lækage opnås, når det er helt åbent/fuldt lukket; Metal læbebeskyttelse: Den ydre periferi af ærmet er forsynet med en 360 graders metallæbe til at fikse ferrulepositionen og forhindre medium akkumulering, samtidig med at den giver selvrensende funktion.
Dynamisk tætningsoptimering
Low Friction Åbning og lukning: Friktionskoefficienten mellem stikket og ferrulen er lille, når stikket roterer, og det bløde tætningsmateriale har selvsmøregenskaber, som er egnet til hyppige driftsscenarier;
Bidirectional tætningsevne : Mediet kan flyde i begge retninger, og installationsretningen er ikke begrænset, hvilket er især velegnet til rørledningssystemer under komplekse arbejdsforhold.
Ærme type blød tætningstikventilspecifikation
|
INGEN.
|
Delnavn
|
Materiale
|
|
1
|
Legeme
|
Astma 216- WCB, ASTM A 217- WC1, WC6, WC9, C5, ASTM A 351- CF8, CF8M, CF3, CF3M
|
|
2
|
Prop
|
Astma 216- WCB, ASTM A 217- WC1, WC6, WC9, C5, ASTMA {6}} CF8, CF8M, CF3, CF3M
|
|
3
|
Ærme (sæde)
|
Ptfe, rptfe, ppl, peek, nylon
|
|
4
|
Pakning
|
Fleksibel grafit+rustfrit stål, PTFE
|
|
5
|
Motorhjelm
|
Astma 216- WCB, ASTMA 217- WC1, WC6, WC9, C5, ASTMA 351- CF8, CF8M, CF3, CF3M
|
|
6
|
Pakning
|
Ptfe
|
|
7
|
Bolt
|
Astma 193- b7, a 320- b8, a 193- b8m
|
|
8
|
Møtrik
|
Astma 194-2 h, a 194-8, a 194-8 m
|
|
9
|
Kirtel
|
ASME A 216- WCB, ASME A 217- WC1 WC6 WC9, C5, ASMEA351 CF8, CF8M, CF3, CF3M
|
|
10
|
Justering af pakningen
|
Astma 193- b7, a 320- b8, a 193- b8m
|
|
11
|
Skruenøgle
|
ASTMA216 WCB
|
|
12
|
Justering af pude
|
SS304, SS316
|
|
13
|
Pakningspude
|
SS304, SS316
|
Fordele
| Vilkår | Traditionel hård tætningstikventil | Ærme type blød tætningstikventil |
|---|---|---|
| Forseglingsydelse | At stole på metalkontakt, modtagelig for medium korrosion | Elastisk blød tætning har høj pasform, lækagehastighed mindre end eller lig med 0. 01% |
| Relevante medier | Hovedsageligt rene væsker og gasser | Modstandsdygtig over for viskos, partikelformige og ætsende medier |
| Vedligeholdelsesomkostninger | Hele ventilkernen skal udskiftes efter slid. | Kun den bløde tætningsbøsning skal udskiftes, hvilket reducerer vedligeholdelsesomkostningerne med 30% |
Gnee Sleeve type blød tætningstikventil
