Trykbalancerede propventiler har en propkegle, der er monteret på hovedet. Der er en kontraventil på den øverste del af stikkeglen. Når ventilen er lukket, på grund af forskellen i tværsnitsareal mellem top og bund af propkeglen, bevirker den indsprøjtede højtryksforseglingsolie, at proplegemet udsættes for opadgående løftekraft, således at tætningsfladen på prophuset og ventilen kan tætnes bedre.
|
Type |
Stikventil |
|
Størrelse |
8''-36'' |
|
Designtryk |
300 LB |
|
Konstruktion |
Smurt type, omvendt type, trykbalanceret type, metalsæde |
|
Tilslutningstype |
Flangeforbindelse |
|
Operation |
Gear betjent |
|
Design kode |
API 599 |
|
Ansigt til ansigt |
ASME B16.10 |
|
Afslut forbindelse |
ASME B16.5 |
|
Tryk & Temp |
ASME B16.34 |
|
Test & Eftersyn |
API 598 |
|
Kropsmateriale |
WCC |
|
Temperaturområde |
-29 grad ~+425 grad |
|
Ansøgning |
Vand, olie, gas |
Teknisk specifikation
| INGEN. | Delnavn | Materiale |
| 1 . | Bolt . | ASTM A193-B7, A320-B8, A193-B8M |
| 2 | Nød | ASTM A194-2H, A194-8, A194-8M |
| 3 | Dække over | ASTM A216-WCB ASTM A217-WC1, WC6, WC9, C5 ASTM A351-CF8, CF8M, CF3, CF3M |
| 4 | Pakning | Fleksibel grafit+rustfrit stål, PTFE |
| 5 | Prop | ASTM A216 WCB+N, ASTM A351-CF8, CF8M, CF3, CF3M |
| 6 | Legeme | ASTM A216-WCB, ASTM A217-WC1, WC6, WC9, C5, ASTM A351-CF8, CF8M, CF3, CF3M |
| 7 | Stilk | ASTM A182-Gr.F6a, ASTM A182-F22, ASTM A182-F304, F316, F321, F304L, F316L |
| 8 | "O ring | Butylgummi NBR |
| 9 | Pakning | Fleksibel grafit, PTFE |
| 10 | Kirtel | ASTM A216-WCB, ASTM A217-WC1, WC6, WC9, C5, ASTM A351-CF8, CF8M, CF3, CF3M |
| 11 | Skruenøgle | ASTM A47-32510, A216 WCB |
Karakteristika for trykbalancerede propventiler
1. Rimelig struktur, pålidelig tætning, fremragende ydeevne og smukt udseende.
2. Den har en flip-chip balancestruktur for at opnå trykbalance og nem kontaktbetjening.
3. 3. Der er en olierille mellem ventilhuset og tætningsfladen, som kan fyldes med tætningsfedt for at forbedre tætningsevnen.
4. 4. Komponentmaterialer og flangestørrelser kan vælges i henhold til aktuelle arbejdsforhold og brugerkrav for at opfylde forskellige tekniske krav.
4. Delmaterialer og flangestørrelser kan vælges i henhold til aktuelle driftsforhold og brugerkrav for at opfylde forskellige tekniske krav.

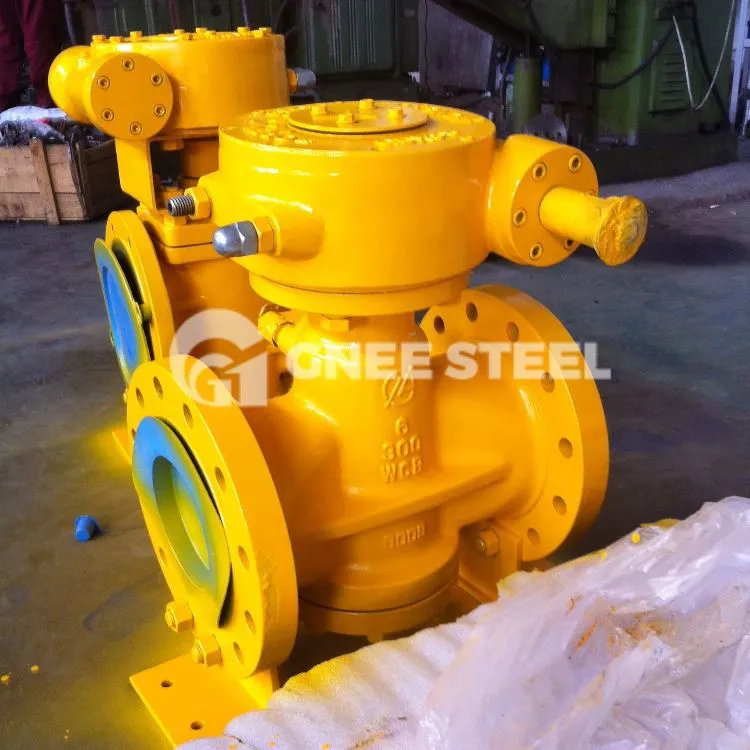

Trykbalance dobbeltprop ventil
Trykbalanceventilleverandør-GNEE
