Dobbelt isoleringsstikventilbeskrivelse
Dobbeltisoleringsstikventilen er en ventil, der integrerer to uafhængige tætningsenheder gennem en enkelt ventilkrop. Den vedtager en dobbeltstik (dobbeltstik) struktur, som kan opnå dobbeltblok og blødning (DB & B) -funktion uden at adskille rørledningen. Det bruges til fuldstændig isolering af medier med høj risiko for at sikre sikkerheden ved vedligeholdelsesoperationer.
Struktur og designfunktioner
Dobbelt stikdesign
-uafhængig forseglingsenhed : To stik i serie opnår dobbeltisolering gennem uafhængig drift for at undgå risikoen for enkeltpunktsfejl ; Trykbalanceteknologi : Trykket i ventilkroppen er jævnt fordelt, hvilket reducerer slid på forseglingsoverfladen og forlænger levetiden . Materiale og standard
Valve sædemateriale : Metal-til-metalforsegling (såsom rustfrit stål, legeringsstål) eller blødt tætningsmateriale (PTFE), der understøtter høje temperatur og højtryksbetingelser ; Certification Standard : Mødes API 6D, API 599, ISO 14313 og andre industrielle standarder . Kompakt design
Sammenlignet med traditionelle dobbeltventiler : erstatter den traditionelle dobbeltventilserieopløsning, hvilket reducerer 50% installationsrum og 30% vægt .
Dobbelt isoleringsstikventilspecifikation
| Vilkår | Specifikation |
|---|---|
| Nominel diameter | DN15–600 (NPS ½–24) |
| Trykniveau | PN20–420 (klasse 150–2500) |
| Relevant temperatur | -29 grad ~ 425 grad (juster i henhold til tætningsmaterialet) |
| Lækage niveau | Opfylder API 598 standard (nul lækage) |
Fordele
Forbedret sikkerhed
Verifikation af dobbelt isolering kan udføres før vedligeholdelse for at sikre, at systemet er fuldstændigt isoleret for at undgå risikoen for medium lækage;
Gælder for brandfarlige, eksplosive eller meget giftige medier såsom ilt og naturgas.
Økonomisk og praktisk
Det traditionelle dobbeltventilsystem kan udskiftes direkte uden rørledningsmodifikation, hvilket reducerer ændringsomkostninger ;
Under vedligeholdelse skal kun den tilslutningsenhed udskiftes, og det er ikke nødvendigt at adskille ventilkroppen som helhed

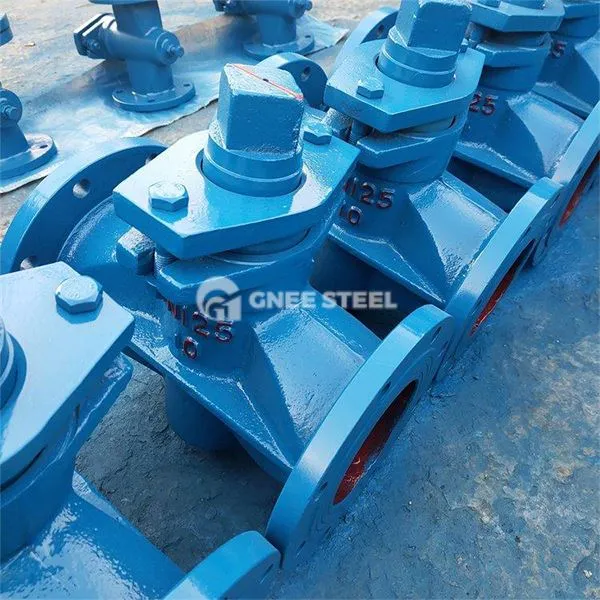

Gnee dobbelt isoleringsstikventil
