Inverteret trykbalance smurt stikventilbeskrivelse
Den omvendte trykafbalancerede smurt stikventil er en ventil, der kombinerer det inverterede ventilkerne-design med trykbalancen + fedtsmøringssystemet. Det opnår lavt driftsmoment, tovejs nul lækage og højtryksresistens gennem forseglingsfedtinjektion og balancepræsidentstrukturen. Det bruges specielt i barske arbejdsvilkår for medier med høj risiko, såsom olie og naturgas.
Inverteret ventilkerne: stikket er installeret inverteret, og ventillegemets forseglingsoverflade og stikkegleoverfladen er nøjagtigt malet (overflade ruhed mindre end eller lig med ra 0. 8) for at forbedre tætningens pålidelighed.
Press Balance Hul: Balancehuller og kontrolventiler indstilles i begge ender af stikket for at afbalancere det aksiale tryk på mediumtrykket på ventilstikket og reducere åbnings- og lukningsmodstanden.
GREASE-smøresystem: En oliespor er indstillet mellem ventilkroppens forseglingsoverflader, og tætning af fedt (såsom høj temperaturresistent silikonefedt) injiceres regelmæssigt gennem fedtindsprøjtningsporten for at danne en dynamisk oliefilm-smøring og forbedre tætningseffekten.
Inverteret trykbalance smurt stikventilspecifikation
| Vilkår | Specifikation |
|---|---|
| Nominel diameter | NPS ½ - 36 (DN15–900) |
| Tryk på niveau | Klasse 150–2500 (PN20–420) |
| Relevant temperatur | -29 grad ~ 180 grad (konventionel fedt) |
| let niveau | API 598 (nul lækage) |
Fordele:
Lavt driftsmoment: Trykbalancens design reducerer åbnings- og lukningsmomentet med mere end 40%, hvilket er velegnet til højtryksrørledninger med stor diameter; Slid- og korrosionsbestandighed: Stikoverfladen er nitrideret, nikkelfosforlegering eller supersonisk sprøjtet hård legering (overfladehårdhed større end eller lig med HRC58), som kan modstå erosionen af partikelholdige medier; Bidirektional tætning: fedt fylder tætningsgabet for at opnå tovejs nul lækage og opfylde de strenge tætningskrav i naturgasrørledninger.
Anvendelses- og udvælgelsespunkter
Anvendelse: Nødafslutning af langdistance naturgasrørledninger og stationskontrolsystemer; Trykregulering og isolering af svovlholdige råolie og ætsende medier i petrokemikalier; Fluid on-off kontrol af høj temperatur damp eller kraftsystemer.
Udvælgelsesforslag: Valg af materiale: A216 WCB eller legeringsstål anbefales til ventilkroppen, og stikket er smedet + overfladehærdet; Fedttilpasning: Højtemperatur arbejdsvilkår (＞ 180 grader) kræver fedtfedt med høj stabilitet, såsom perfluoropolyether (PFPE).

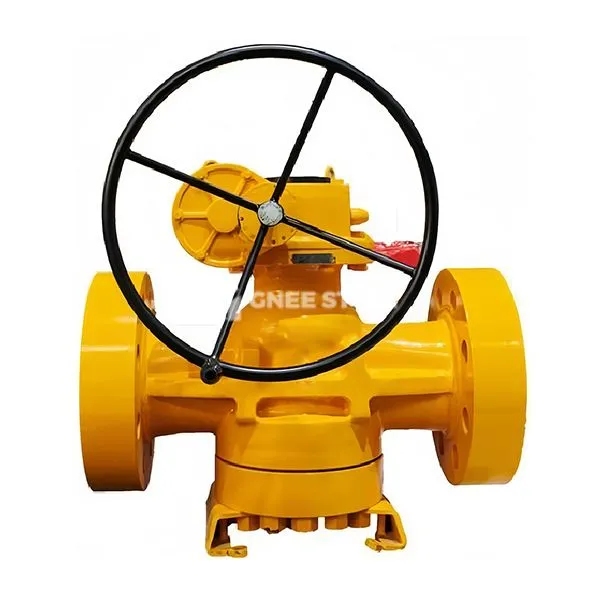

Gnee omvendt trykbalance smurt stikventil
