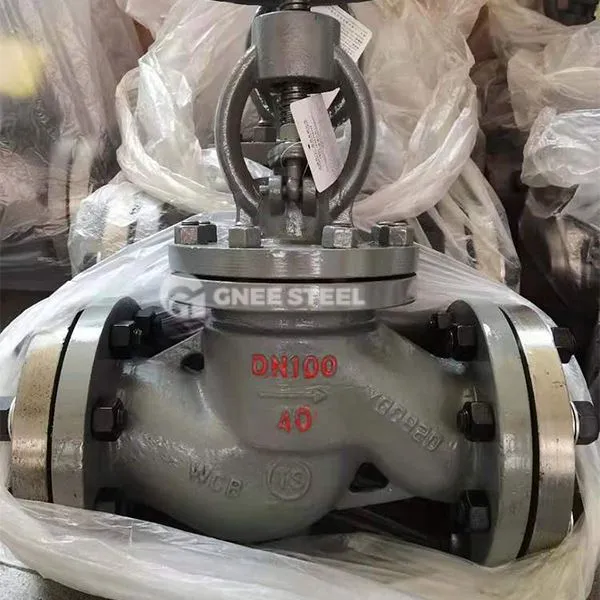

Boltet motorhjelmklodventiler Beskrivelse
Bolted Bonnet Globe Valve er en tvungen tætningsventil med en boltet motorhjelm, der styrer strømmen eller afskæringen af rørledningsmedier gennem ventilskivens lodrette bevægelse. Dets kernefunktion er, at ventilkroppen og motorhjelmen er fastgjort ved bolte og nødder, og en sårpakning (såsom 316 med fleksibel grafit) kombineres for at opnå pålidelig tætning. Denne type ventil er velegnet til rørledningssystemer inden for petroleum, kemisk industri og elektrisk effekt og er velegnet til trykniveauer PN16 ~ 320 (klasse 150 ~ 2500) og høje temperatur og højtryksbetingelser.
Struktur og arbejdsprincip
Bonnet Forbindelsesmetode
Bolt Fixing Design : Ventilkroppen og motorhjelmen er forbundet med bolte, som er praktisk til adskillelse og vedligeholdelse og udskiftning af interne komponenter (såsom ventilskiver og ventilstængler);
Forseglingsformular : Brug sårpakninger eller metal-grafitkompositpakninger for at sikre ingen lækage under miljøer med højt tryk.
Valve Disc Movement Mechanism
Lifting Rod Structure: Ventilstammen driver ventilskiven til at stige og falde lodret langs ventilsædets midtlinje, og strømningshastigheden reguleres og afskæres ved at ændre tværsnitsarealet i flowkanalen;
Tvungen tætning: Ved lukning skal der påføres tryk for at få ventilskiven til at passe tæt med forseglingsoverfladen på ventilsædet for at afskære mediets strøm.
Boltet motorhjelmklodeventiler Specifikation
|
struktur |
Globus |
|
anvendelse |
Generel |
|
Oprindelsessted |
Henan, Kina |
|
magt |
Hydraulisk |
|
Tilpasset support |
OEM |
|
portstørrelse |
Dn 15 - dn50 |
|
garanti |
1 år |
|
mediernes temperatur |
Normal temperatur |
|
Brandnavn |
Gnee |
|
medier |
Grundlag |
|
Skruet standard |
NPT. BSPT DIN259.DIN2999.ISO228 |
|
Flanget ende |
JIS10K.JIS20K. ANSI150.ANSI300. PN16. PN25 |
|
Støbningsproces |
Casting |
|
Størrelse |
Dn 15 - dn50 |
|
Trådstandard |
NPT (ANSI BI.2 0. 1), BSPT (BS21.0), BSPF |
Boltet motorhjelmklodventiler
Fordele
Vedligeholdelse Bekvemmelighed: Boltet ventilafdækning understøtter hurtig adskillelse og montering, hvilket reducerer nedetid til vedligeholdelse;
Forseglens pålidelighed: Spiralsårpakning og tvungen tætningsstruktur sikrer ingen lækage under højtryksbetingelser;
Medieadaptabilitet: smedt stållegeme og beklædningskarbid er velegnet til ætsende, høje temperatur og medie med højt tryk;
Standardiseret design: kompatibel med API\/ANSI -standarder for at opnå hurtig integration med eksisterende rørledningsnetværk.
