Beskrivelse af dobbelt sæde klodeventil
Globe-ventil med dobbelt sæde er en klodeventil med en forseglingsstruktur med dobbelt sæde. De øvre og nedre ender af ventilkernen samarbejder med to ventilsæder for at opnå uafhængig kontrol af to passager eller iscenesatte åbnings- og lukningsfunktioner.
Double Seat Globe Valve Specifikation
|
Slags |
Dobbelt sæde klodventil |
|
Godkendelse |
ISO9001, CE, API6D |
|
Medium temperatur |
Minus 29 grader til 150 grader |
|
Magt |
Manuel |
|
Flow Medium |
Vand, olie, luft og noget ætsende væske |
|
Interfacestørrelse |
5 tommer |
|
Materiale |
201 |
|
Tryk |
40P |
|
Anvendelse |
Afslutningsventilen realiserer funktionerne i mellemlang levering, afskæring, justering osv. |
|
Struktur |
Forseglingsparet af klodeventilen er sammensat af en ventilklapforseglingsoverflade og en forsædets tætningsoverflade, og ventilstammen driver ventilklappen til at bevæge sig lodret langs midtlinjen på ventilsædet. Under åbnings- og lukningsprocessen for klodeventilen er åbningshøjden lille, strømmen er let at justere, og fremstilling og vedligeholdelse er praktisk, og trykapplikationsområdet er bredt. |

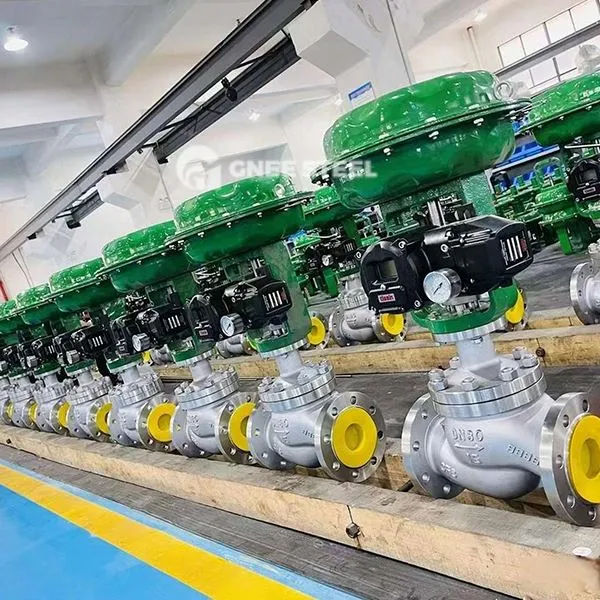

Dobbelt sæde klodventil
Fordele og ulemper
Fordele:
Højtryksepasningsevne: Den interne ventilsædetrykreducerende design reducerer driftsmomentet og er velegnet til højtryksscenarier over PN6.4MPa;
Multifunktionskontrol: De øverste og nedre ventilsæder i ventilkernen Act uafhængigt, og hovedpassagen og hjælpepassagen (såsom passage til flere brug) kan kontrolleres på samme tid;
Redundant tætning: Den dobbelte ventilsædets struktur tilvejebringer beskyttelse af dobbelt tætning, og lækageniveauet kan nå IV -niveau (mindre end eller lig med 0. 01% nominel strømning).
Begrænsninger:
Kompleks struktur: Det dobbelte ventilsæde og guide montering øger produktionsomkostningerne, og specialværktøjer er påkrævet til vedligeholdelse;
Stort lydstyrke: Modeller med stor diameter (såsom DN større end eller lig med 200 mm) har højere installationsrumskrav.
