Lige klodeventilbeskrivelse
En lige gennemgangsventil er en ventil, der styrer strømmen af væske ved lodret at løfte ventilskiven. Dens indløbs- og udløbskanaler er arrangeret i en 180 graders lige linje, og strømningsretningen er parallel med ventilstamaksen. Det er velegnet til rørledningssystemer med ensrettet strømning.
Core struktur
Valvekrop og ventilsæde
Valve Disc and Valve STEM: Ventilskiven er en plugformet struktur, og tætningsoverfladen er en flad eller konisk overflade; Ventilstammen er forbundet til håndhjulet gennem en tråd for at drive ventilskiven for at bevæge sig lineært.
Flangeforbindelse: Standardflange -grænseflade (såsom GB/T 9112, ASME B16.5) er praktisk til installation af rørledninger.
Lige klodeventilspecifikation
|
Type |
API Globe Valve |
|
Godkendelse |
CE, ISO9001, API6D |
|
Medium temperatur |
Minus 29 grader til 150 grader |
|
Magt |
Manuel |
|
Flow Medium |
Vand, olie, naturgas |
|
Interfacestørrelse |
1/2in, 3/4in, 1in, 1-1/4in, 1-1/2in, 2in, 2-1/2in, 3in, 4in, 5in, 6in, 8in, 10in, 12in, 14in, 16in, 18in, 20in, 24in |
|
Materiale |
WCB |
|
Tryk |
150 lb. |
|
Anvendelse |
Det bruges til at forbinde og blokere væsken på rørledningen. Kan ikke bruges til væskekontrol, der generelt bruges som en switch på |
|
Struktur |
Enkel struktur, let at fremstille og vedligeholde. Lille arbejdsslag og kort åbning og lukningstid. God forsegling |

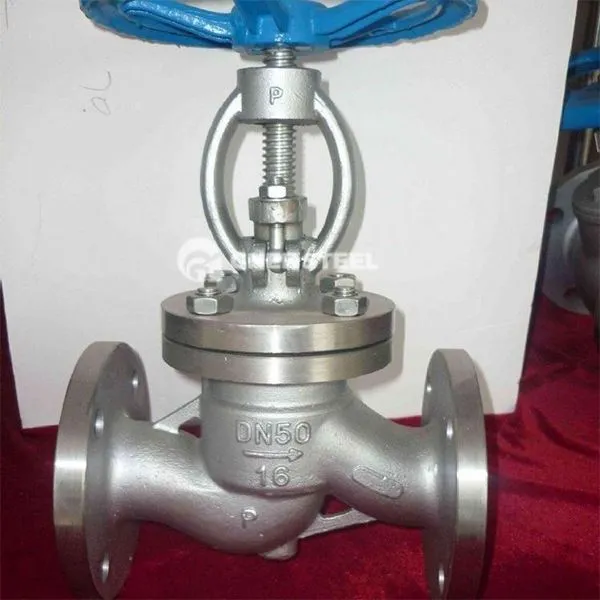

Lige klodeventil
Fordele og begrænsninger
Core fordele
Reliable Sealing : Det tvungen tætningsdesign kan stadig opretholde nul lækage under højtryksbetingelser . Liget vedligeholdelse : Den udskiftelige ventilsædets struktur reducerer vedligeholdelsesomkostninger . Højtemperatur og højtryksmodstand : Det relevante trykniveau kan nå PN420, og temperaturområdet er -29 grad ~ 425 grad .
Begrænsninger
High Flow Resistance : Fluidmodstanden øges markant i den ikke-thist åbne tilstand, som ikke er egnet til hyppige justeringsscenarier . Installationsretningsbegrænsning : Understøtter kun envejsstrøm, og omvendt installation er let at forårsage ventilskade .
