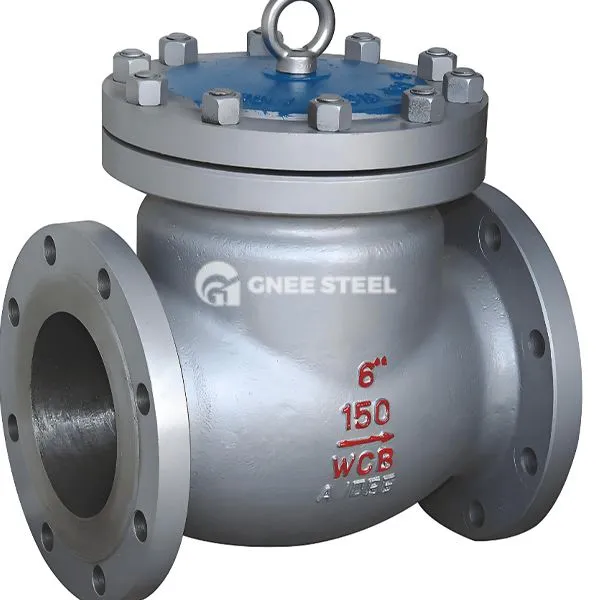

TrykstætningskontrolventilBeskrivelse
Trykforseglet svingekontrolventil er en ventil, der opnår envejsafslutning ved at dreje ventilskiven omkring aksen. Dens kernefunktion er brugen af en trykstramningsforseglingsstruktur (såsom en metalpakning eller elastisk tætningsring) til at forbedre tætningspræstationen under højtryksbetingelser gennem medium tryk for effektivt at forhindre lækage. Det er velegnet til højtryksrørledningssystemer såsom olie- og kemiske industrier for at forhindre medium tilbagestrømning og reducere vandhammereffekter.
Valve krop og forseglingskomponenter
Valve kropsmateriale: Carbon Steel (WCB), rustfrit stål (316/304) eller duplex -stål (2205), egnet til højt tryk (mindre end eller lig med PN420) og ætsende medier.
Self-Sighting tætningsstruktur Når mediumtrykket øges, forbedres tætningsoverfladetrykket for at opnå nul lækage (lækagehastighed mindre end eller lig med 0. 01%) .
Valve klap og drivdesign
Swing Valve Flap: Den skivformede ventilklap roterer rundt om den roterende akse, og den strømlinede kanal reducerer strømningsmodstanden (30% ~ 50% lavere end løftetypen), som er egnet til stordiameter (DN50 ~ DN1200) lav strømningshastighedsscenarios.
Buffer Mechanism: Nogle modeller har indbyggede dæmpningsfjedre eller hydrauliske buffere for at reducere påvirkningen af ventilklappens lukning og undgå rørledningsvibrationer.
Trykstætning Svingventilspecifikation
Størrelse: 2 "~ 24" (DN50mm-DN600mm)
Tryk: ANSI 600lb ~ 3500lb (PN100 ~ PN420)
Medium: vandgasolie luft ect
Temperatur: -29 grad -550 grad
Krop: A105, legeringsstål, CF8
Forbindelsesmetode: gevind, rumpe svejsning, flange
Fremstillingsstandarder: API 6D, GB/T 12235-2007
Inspektionsstandarder: API 698, GB/T 12224-2015
Længdestandarder: ASME B 16.10, GB/T 12221-2005
Flangestandarder: JB/T 74-94, GB/T 9113-2010
Trykvurdering: ASME B 16.34, GB/T 12224-2015
Flangestandarder: ASME B16.5, ASME B16.47 A, API 605
Trykstætningskontrolventil
Fordele
Pålidelig højtryksforsegling: Det selvstramende tætningsdesign har bedre tætningsydelse under højt tryk (større end eller lig med PN160), hvilket undgår boltens løsningsproblemet med traditionel flangeforsegling.
Low Flow Resistance and Long Life: Den strømlinede ventilkrop reducerer tryktab (mindre end eller lig med 0. 05MPa), og den slidbestandige legeringsforseglingsoverflade (såsom stellitlegering) har et liv på op til 100, 000 åbninger og lukninger.
Fleksibel installation: Understøtter vandrette, lodrette eller skrå rørledningsinstallation. Når den installeres lodret, skal mediumstrømningsretningen være fra bund til top.
