Enkelt plade Wafer Check Valve

Kontrolventilen med en enkelt plade er en ventil, der opnår envejsafslutning ved at rotere eller løfte en enkelt ventilskive. Dens kernestruktur er en installation af Wafer-type (ingen flangeforbindelse), der er afhængig af mediets eget tryk for at få ventilskiven for at åbne og tæt på at forhindre mediet i at flyde tilbage. Hovedkomponenterne inkluderer:

Ventilkrop: normalt lavet af rustfrit stål (304/316) eller UPVC, som er korrosionsbestandig og egnet til lavtryk til mellemtryksforhold.
Ventilskiven: Et enkelt stykke diskdesign, der hurtigt lukkes gennem forårets forudindlæsning eller tyngdekraftsbistand for at reducere vandhammerpåvirkningen.
SEAL: Gummi (NBR/EPDM) eller Metal Hard Seal (Bronze/Stellite Alloy) bruges til at sikre, at lækagehastigheden er mindre end eller lig med 0. 01%.

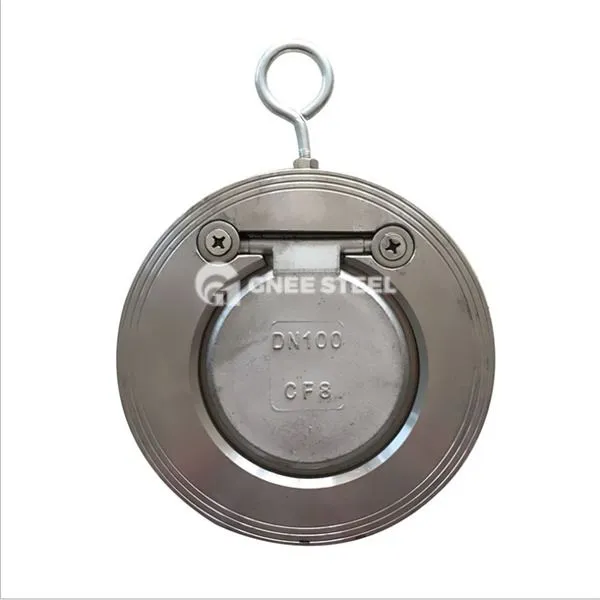

Gnee enkeltplade Wafer Check Valve



Fordele ‌

‌ Kompakt og letvægt‌: Tykkelsen af ​​Wafer-type-design er kun ‌1/3 ~ 1/2‌ af den traditionelle flangekontrolventil, hvilket sparer installationsrum‌. ‌Fast lukning‌: Den fjederassisterede ventilskive-lukningstid er mindre end eller lig med 0. 2 sekunder, hvilket effektivt forhindrer medium tilbagestrømning og vandhammereffekt‌. ‌Low Flow Resistance‌: Den strømlinede ventilkropsdesigntryktab er mindre end eller lig med 0. 03MPa, der er egnet til scenarier med lav strømningshastighed. ‌ Lav omkostningsvedligeholdelse‌: Ingen kompleks drivmekanisme, let adskillelse og samling, lave omkostninger ved udskiftning af sæler‌. ‌

Applikationer ‌

Bygning af vandforsyning og dræningssystem‌: Brugt til vandpumpeudløb for at forhindre tilbagestrømning af vand og påvirkning af pumpehjulet, når pumpen stoppes. ‌ Opvarmning, ventilation og aircondition (HVAC) ‌: Velegnet til kølet vandcirkulationsrørledning, modstå -10 grad ~ 60 graders arbejdsforhold‌. ‌Kemiske rørledninger med lavt tryk‌: Transport rent vand og svagt ætsende medier (såsom syre- og alkaliopløsningskoncentration mindre end eller lig med 10%) ‌.
