Svingkontraventiler installeres generelt vandret, men så længe du undgår ventilhastigheden for at nå dødpunktspositionen, kan du også installeres lodret. Ved lodret installation genereres ventilens lukkemoment af dens tyngdekraft, på grund af ventilen i helt åben position, når lukkemomentet er meget lille, så ventilen vil blive forsinket lukning. For at overvinde manglerne ved ventilens langsomme reaktion på det stillestående medium, kan ventilen konfigureres til en vægtstangsmekanisme eller fjeder for at hjælpe belastningen.
Swing kontraventiler Specifikation
|
Størrelsesområde |
Kropsmateriale |
|
1 1/2"-30" DN40-DN750 |
WCB, LCB, WC6, CF8, CI A126 CL.B, Messing B16, Bronze B62 |
|
Trykvurdering |
Diskmateriale |
|
Klasse150-Klasse2500 PN16-PN200 |
WCB, LCB, WC6, CF8, CI A126 CL.B, Messing B16, Bronze B62 |
|
Afslut forbindelse |
Sæde materiale |
|
Flange (RF, RJ), stødsvejsning |
A105, F304, #25, 304 |
|
Struktur stil |
Stængelmateriale |
|
Fuld port |
/ |
|
Aktuator muligheder |
Design Standard |
|
/ |
BS 1868, GB/T 12236, MS SP-71 |
|
Temperaturområde |
Ansigt til ansigt standard |
|
-29 grad ~550 grader |
ASME B16.10, GB/T 12221, GB/T15188.1 |
|
Tilslutning Standard |
Test standard |
|
Flangeboring: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79 Stumsvejsning: ASME B16.25, GB/T 12224 |
API 598, JB/T 9092, GB/T 13927 |

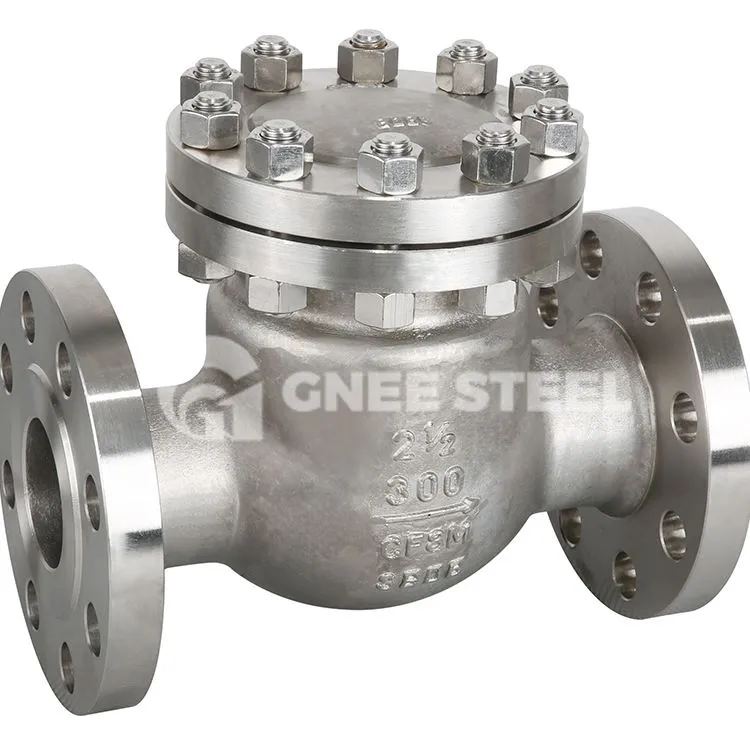

Sving kontraventiler
Svingkontraventilens skive er skiveformet og roterer omkring ventilsædekanalens roterende aksel. Fordi kanalen inde i ventilen er strømlinet, er strømningsmodstanden mindre end løftekontraventilens. Den er velegnet til lejligheder af stor kaliber med lav flowhastighed og sjældne flowændringer, men ikke egnet til pulserende flow. Dens tætningsevne er ikke så god som løftekontraventilen. Svingkontraventiler er opdelt i enkelt-klap-type, dobbelt-klap-type og multi-klap-type. Disse tre typer er hovedsageligt opdelt efter ventildiameteren. Formålet er at forhindre mediet i at stoppe med at flyde eller tilbageløbe og svække den hydrauliske påvirkning.
