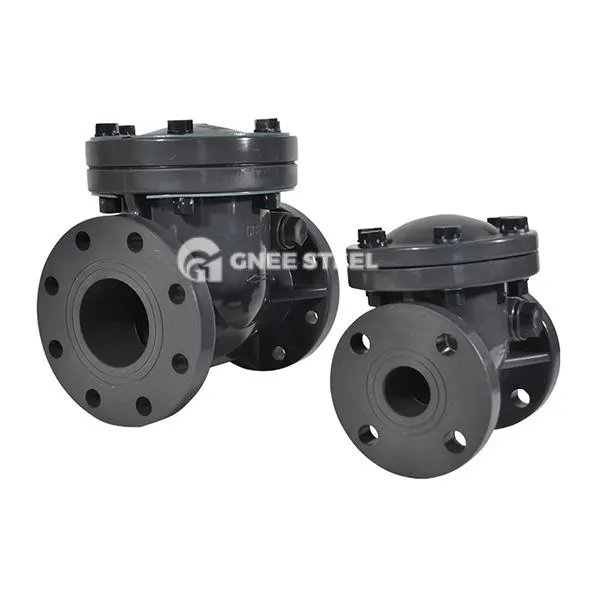

Horisontal svingkontrolventil
Beskrivelse
Horisontal svingkontrolventil er en automatisk ventil, der får ventilskiven til at åbne og lukke gennem den ensrettede strøm af medium. Ventilskiven roterer omkring en fast akse gennem en hængselsmekanisme for at blokere den omvendte strøm af mediet. Det er velegnet til vandret installerede rørledningssystemer. Ventilskiven roterer omkring den faste akse gennem hængselsmekanismen for at blokere tilbagestrømningen af mediet. Det er velegnet til vandret installerede rørledningssystemer.
Kernestruktur
Ventilskive og hængsel: Ventilskiven er en skive eller en dørformet struktur med et metal eller gummi/syntetisk materialeforseglingsoverflade, der er fastgjort til indersiden af ventilkroppen gennem hængslen 17. Nogle nye designs tilsætter bladfjedre eller skubber komponenter for at fremskynde ventilens farts på ventilskiven og reducere væskepåvirkningen 26.
Sædeforsegling: Blød forseglingsstolstruktur (såsom gummi eller polytetrafluoroethylen) kan forbedre tætningsydelsen og er fastgjort til ventilkroppen af fastgørelsesmidler for at forhindre, at mediet eroderer og falder af.
Horisontal svingkontrolventilspecifikation
|
Delnavn |
Materialer (WCB) |
|
Legeme |
ASTM A216 WCB |
|
Sæde ring |
A 105+13 cr |
|
Disk |
ASTM A216 WCB +13 cr |
|
Arm |
ASTM A216 WCB |
|
Møtrik |
Astm a 194 2 h |
|
Armstift |
ASTM A182 F6A |
|
Åg |
ASTM A216 WCB |
|
Bonnet møtrik |
Astm a 194 2 h |
|
Bonnet Bolt |
ASTM A193 B7 |
|
Bolt |
ASTM A193 B7 |
|
Pakning |
304 ark+grafit |
|
Motorhjelm |
ASTM A216 WCB |
|
Øjenbolt |
ASTM A181 |
Horisontal svingkontrolventil
Forslag til valg af:
Media indeholdende urenheder: Foretrækker modeller med carbidforseglingsoverflader eller filtre.
Højt tryk og høj temperatur: smedt stålventilkrop (såsom A105, F11) + Hard Seal Surfacing (Stellite).
KRAV FORSÆTNINGSKRAVER: Konfigurer bladfjedre eller hydrauliske bufferkomponenter for at reducere vandhammerpåvirkningen.
Applikationer
Olie og gas:
Forebyggelse af tilbagestrømning af olierørledninger, medieisolering af brøndhoveder og raffineringsudstyr.
KEMISK OG ELEKTRISK POWER:
Reaktorer med høj temperatur, kedeldampsystemer og ætsende væskekontrol.
Municipal og Industrial:
Forebyggelse af forebyggelse af vandpumpe, brandbeskyttelsesrørnetværk og spildevandsbehandlingsrør.
Vedligeholdelse og forholdsregler
Regular Inspection: Kontroller slid på ventilskiven forseglingsoverflade og fleksibiliteten af hængselsakslen hver 6. måned, og udskift beskadigede tætninger i tiden.
Installationsretning: Strengt vandret installation for at undgå ventilskiven fra at være ude af stand til at lukke helt på grund af Tilt.
Specielle arbejdsforhold: Ventilhulen skal rengøres regelmæssigt for medium, der indeholder partikler for at forhindre fastklemning
