Horisontal kontrolventilbeskrivelse
Horisontal kontrolventil (også kendt som checkventil, en-vejsventil) er en automatisk ventil, der bruges til at forhindre tilbagestrømning af medier i rørledninger. Dens kernefunktion er at drive åbnings- og lukningsdele (såsom ventilskiver) gennem kraften, der genereres af strømmen af selve mediet, for at opnå envejs ledning og omvendt blokering, for at sikre, at mediet kun flyder i en retning og for at undgå ulykker forårsaget af pumpe-reversering og mediebackflow.
Strukturelle egenskaber
Ventilkroppen er installeret vandret på rørledningen. Dets udseende ligner den for en stopventil. Åbnings- og lukningsdelene er for det meste runde ventilskiver, som er afhængige af deres eget vægt og medium tryk for at fungere.
Materialet er tilpasset forskellige mediumkrav, såsom støbejern til konventionelle arbejdsforhold og rustfrit stål til ætsende medier.
Arbejdsprincip
FORWARD Flow : Mediumstrømningstrykket skubber ventilskiven til at åbne, hvilket tillader cirkulation. Reverse Flow : Når mediet strømmer bagud, lukkes ventilskiven automatisk af tyngdekraften og omvendt tryk for at blokere tilbagestrømningen
Horisontal kontrolventilspecifikation
|
Produktnavn |
Industri vandret kontrolventil |
|||
|
Størrelse |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Forbindelsesafslutning |
gevind |
|||
|
Trådstandard |
BSPP, BSPT, NPT |
|||
|
Pakning |
Silikone, EPDM, Viton |
|||
|
Operation måde |
Manuel, pneumatisk og elektrisk aktuator |
|||
|
Maksimal temperatur |
10bar |
|||
|
Arbejdstemperatur |
-10 grad til +120 grad |
|||
|
Overfladepolering |
Ra mindre end eller lig med 0. 8μm |
|||
|
Forsendelsesmåde |
Af Express, med luft eller ad søvejen, som kundeanmodning |
|||
|
Anvendelsesomfang |
Mejeri, mad, øl, drik, apotek, kosmetisk, vand osv. |
|||

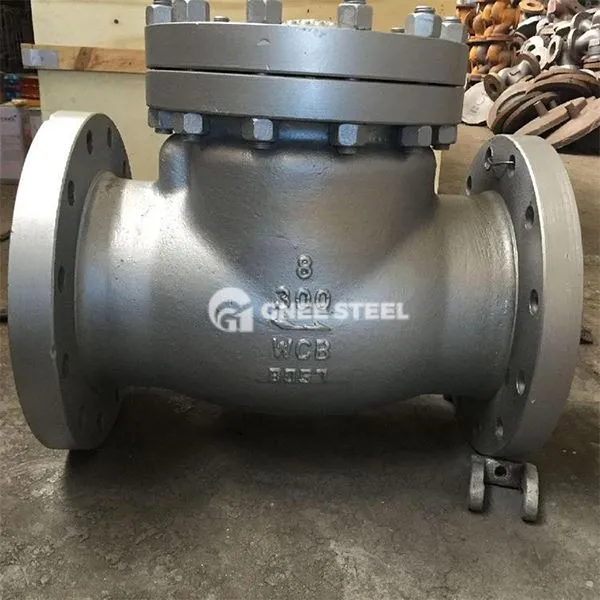

Horisontal kontrolventil
Anvendelige scenarier
Horisontale rørledningssystemer (såsom olietransport, vandpumpeudgang). En-vejs strømningskontrol af rene medier (ingen faste partikler, lav viskositet). Installationsbegrænsninger
Horizontal installation: Ventilskiven skal nulstilles ved tyngdekraft, og lodret eller tilbøjelig installation vil forårsage funktionel fejl. Pipes med en nominel diameter på større end eller lig med 50 mm foretrækkes, og svingekontrolventiler kan vælges til scenarier med små diameter.
