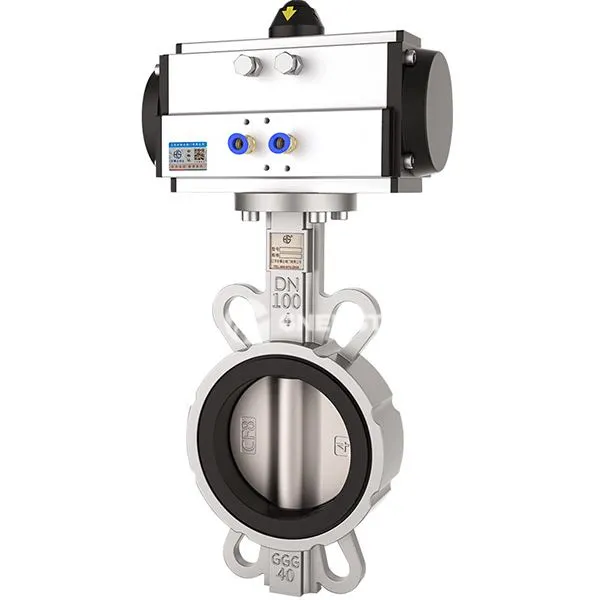

Butterflyventiler i skive stil

Wafer Butterfly Valve er en ventil, der indser pipeline-medium åbning og lukning eller strømningskontrol ved at dreje en diskformet sommerfuglplade. Dens ventilkrop vedtager et flangløst design og klemmes mellem to rørflanger af studs. Det er velegnet til arbejdsforhold med temperatur mindre end eller lig med 425 grader og tryk mindre end eller lig med 1,6MPa. Hovedfunktionerne er kompakt struktur, lille installationsrum og egnet til rørledningssystemer med stor strømning og begrænset plads.



Butterflyventiler i skive stil



Fordele og ulemper ved sommerfuglventiler med skiverype

• Fordele

Lille størrelse og letvægt: kompakt struktur, velegnet til installation i smalle rum, og vejer kun 1\/3 af samme specifikationsportventil.
Hurtig åbning og lukning: 90 graders rotationsoperation tager mindre end eller lig med 1 sekund, og effektiviteten af ​​nødsituationer er høj.
Lave omkostninger: Færre dele, enkel vedligeholdelse og omkostningerne ved ventiler med stor diameter er mere end 30% lavere end for flangetypeventiler.

• Ulemper

Begrænset forsegling med højt tryk: Bløde tætninger er tilbøjelige til deformation og lækage under højt tryk, og hårde tætninger kræver høj behandlingsnøjagtighed.
Strenge installationskrav: Flangecentreringsafvigelse kan let føre til overbelastning af boltskærekraft, hvilket kræver præcis kalibrering.

Gældende industrier og problemløsning

• Typiske applikationsindustrier

Petrokemiske: Svovlholdige gasrørledninger (såsom svovlsyreproduktionssystemer), olieprodukttransportkontrol.
Kommunale vandtjenester: Flowregulering af vandforsyning og dræningsnetværk, der er egnet til vandmasser, der indeholder urenheder.
Elektrisk effekt Metallurgi: Højtemperatur røggasemissionskontrol, hård tætningsstruktur er slidbestandig.

• ‌Core problemløsning‌

‌Space Begrænsning‌: Udskift flange sommerfuglventil for at spare 40% installationsrum, der er egnet til renoveringsprojekter.
‌ Vandhammerbeskyttelse‌: Hurtige lukkekarakteristika reducerer trykchok og beskytter pumpe- og ventiludstyr.
‌Large Flow Control‌: Flowreguleringsfordelen for rørledninger over DN50 er betydelig, og tryktabet er lavere end for portventilerne.
