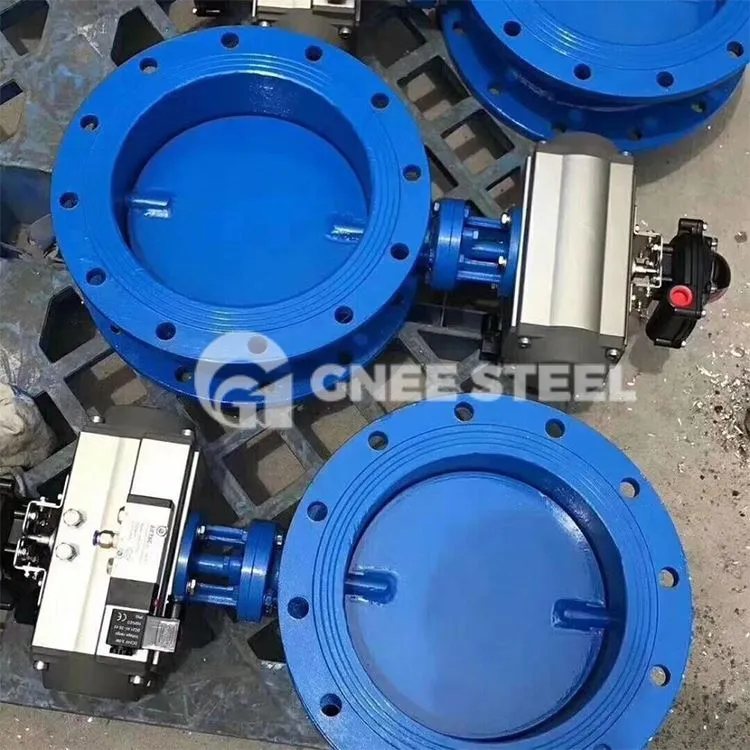

Pneumatisk sommerfuglventil er en ventil sammensat af en pneumatisk aktuator og sommerfuglventil. Det er meget udbredt i kemisk industri, papirfremstilling, kulmine, petroleum, medicinsk behandling, vandbeskyttelse og andre industrier. Fordi den pneumatiske aktuator er installeret på sommerfugleventilen, kan den pneumatiske sommerfugleventil tilpasse sig nogle højrisikoarbejdsforhold og reducere de farer, der kan være forårsaget af manuel betjening. Især på lavtryksrørledninger med stor og mellemdiameter er brugen af pneumatiske sommerfugleventiler stigende. Derudover er pneumatiske sommerfugleventiler med stor diameter mere økonomiske og overkommelige sammenlignet med andre ventiler.
|
Størrelsesområde |
Kropsmateriale |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB osv. |
|
Trykvurdering |
Diskmateriale |
|
Klasse150-Klasse600 PN6-PN100 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB osv. |
|
Afslut forbindelse |
Sæde materiale |
|
Flange (FF, RF, RJ), wafer, lug, stødsvejsning |
SS304 (L)+Graphite, SS316 (L)+Graphite, NBR, PTFE, EPDM, RPTFE |
|
Struktur stil |
Stængelmateriale |
|
Fuld port, tredobbelt excentrisk, dobbelt excentrisk, koncentrisk |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Aktuator muligheder |
Design Standard |
|
Pneumatisk |
API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071 |
|
Temperaturområde |
Ansigt til ansigt standard |
|
-29 grad ~800 grader |
ANSI B16.10, MSS SP-68, DA558-1, JIS B2002 |
|
Tilslutning Standard |
Test standard |
|
Flangeboring: ASME B16.5, ASME B16.47, EN1092 JIS B2220, GOST 12815 |
API598, EN12266.1, JIS B2003 |
- Arbejdsprincip for pneumatisk sommerfugleventil
Pneumatisk sommerfugleventil er en sommerfugleventil udstyret med en pneumatisk aktuator til at erstatte manuel betjening. Dens arbejdsprincip er at bruge trykluft som strømkilde til at drive ventilspindlen til at rotere, og ventilspindlen driver den skiveformede sommerfugleplade til at rotere. Sommerfuglepladens begyndelsesposition bestemmes i henhold til de faktiske behov. Sommerfuglepladen roterer fra udgangspositionen. Når sommerfuglepladen roterer Når sommerfugleventilen roterer til 90 grader med ventilhuset, er den pneumatiske sommerfugleventil i en helt åben tilstand. Når sommerfugleventilen roterer til 0 grader eller 180 grader med ventilhuset, er den pneumatiske sommerfugleventil i lukket tilstand.
Den pneumatiske aktuator af den pneumatiske sommerfugleventil kører relativt hurtigt og bliver sjældent beskadiget på grund af blokering under udførelsen af handlingen. Den pneumatiske sommerfugleventil kan bruges som en afskæringsventil, eller den kan udstyres med en ventilpositioner for at realisere reguleringen og styringen af mediet i rørledningen.
- Pneumatisk betjent sommerfugleventil
