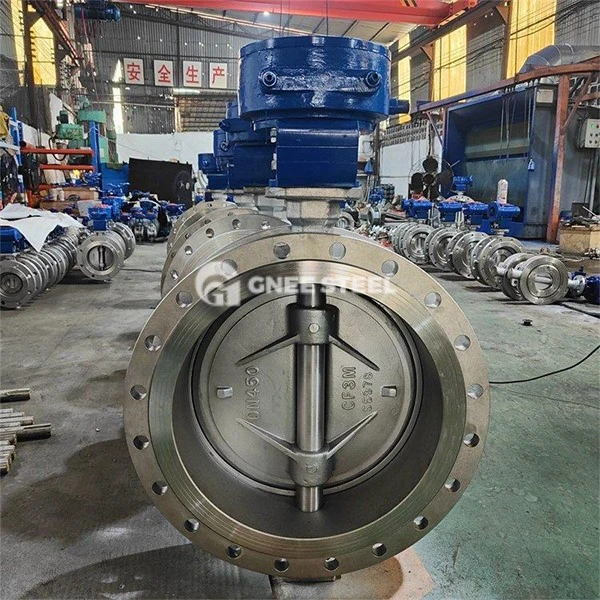

Triple-offset sommerfuglventiler
Beskrivelse
Den tredobbelte excentriske sommerfuglventil er en type sommerfuglventil, der opnår højtydende tætning gennem flere forskydningsdesign af ventilstammeaksen, ventilsædet rotationsakse og ventilens kropskanalakse. Dens kernefunktion er optimering af tætningskontaktoverfladetrykket og slidstyrke gennem den tredobbelte excentriske struktur, som er velegnet til mediekontrol under højt temperatur, højt tryk og barske arbejdsvilkår.
Strukturelt design
Tre excentriske positioner:
- Første excentricitet
- Ekund excentricitet
- Third excentricity: Aksen på ventilsædet forseglingsoverflade og aksen på ventilkroppskanalen danner a -gang skrå kegle for at opnå asymmetrisk tætningskontakt.
Nøglekomponenter:
Butterfly Plate: Skiveformet struktur, lavet af rustfrit stål, carbid eller keramisk materiale for at forbedre korrosionsbestandighed.
Valve sæde: Metal hård tætning eller blød og hård sammensat tætning, der understøtter tovejs nul lækage.
Valve STEM OG DRIVE MEKANISM: Anti-Flying Design, velegnet til manuel, pneumatisk eller elektrisk drift.
Forseglingsprincip og kernefordele
- Torsionstætning: At stole på kontaktoverfladetrykket mellem ventilsædet og sommerfuglpladen for at opnå tætning snarere end traditionel elastisk deformation, hvilket reducerer risikoen for forseglingssvigt efter langvarig brug.
- Zero lækage og trykresistens: Metalhårde tætninger kan modstå temperaturer op til 538 grader og PN25 -trykniveauer (ca. 25 bar), der er egnet til ekstreme arbejdsforhold.
- Low åbning og lukning af drejningsmoment: Den excentriske struktur gør det muligt for sommerfuglpladen at løsne sig fra ventilsædet i åbningens øjeblik og strammes gradvist, når det lukkes, reducerer driftsmomentet med 30%-50%.
- Langt liv og udskiftelighed: Præcisionsbearbejdningsværktøj (såsom skråt diskpositioneringsteknologi) sikrer, at bearbejdningsfejlen i ventilsædet forseglingskegleoverflade er mindre end eller lig med 0. 02mm, hvilket forbedrer udvindeligheden af ventilskroppen og effektiviteten af vedligeholdelse af vedligeholdelse .
Triple-Offset Butterfly Valves Specifikation
|
Dn |
DN40 ~ 400mm (for andre DN, angiv, når du bestiller) |
|
Nominelt pres |
1.. 0 ~ 4. 0 MPA (for anden trykstandard, angiv, når du bestiller) |
|
Kropsmateriale |
WCB (C), SS304 (P), SS316 (R) |
|
Tætningsmateriale |
PTFE (F), Metal Hard SEAL (H) |
|
Medie temperament. |
W2: -20 ~ 150 grad, W4: -29 ~ 425 grad |
|
Forbindelsestilstand |
Flange, wafer |
|
Pneumatisk aktuator |
JLAT -serien, JLAW -serien, importeret aktuatorserie |
|
Handlingstilstand |
Dobbelt skuespil, enkelt skuespil normalt lukket, enkelt skuespil normalt åbent |
|
Elektrisk aktuator |
JLA -serien, JLB -serien, lmporterede aktuatorserier |
|
Kontroltilstand |
Standard switch -type, integreret reguleringstype, integreret switch -type, feltbustype |
Triple-offset sommerfuglventiler
Applikationer
- Petrokemisk: afskæring og regulering af olieprodukter med høj temperatur og ætsende medier i raffinering af planter.
- Elektricitet og metallurgi: Højtemperaturdamp (mindre end eller lig med 538 grader) og kølevandssystemventiler.
- Kommunal og miljøbeskyttelse: Flowkontrol af vandforsyning og gasrørledninger.
