Double-Offset Butterfly Valves Beskrivelse
Double Offset Butterfly Valve er en højtydende sommerfuglventil, der optimerer tætningsydelse gennem dobbelt excentrisk design. Dets strukturelle træk er, at ventilstamaksen afviger fra midten af sommerfuglpladen og midten af ventilkroppen på samme tid. Det er velegnet til væskekontrol under medium og højt tryk, hyppig åbning og lukning og alvorlige arbejdsvilkår.
1. strukturelt design
Dobbelt excentrisk layout:
Første excentricitet: Ventilstamaksen afviger fra midten af sommerfuglpladen for at reducere kontaktområdet mellem sommerfuglpladen og ventilsædet.
Anden excentricitet: Ventilstamaksen afviger fra midten af ventilkropskanalen for at danne en CAM -effekt og reducere åbnings- og lukningsmodstanden.
Nøglekomponenter:
Sommerfuglplade: skiveformet struktur, overfladehærdningsbehandling (såsom overflade af rustfrit stål eller sprøjtning keramik) for at forbedre slidstyrke.
Ventilsæde: Blød tætning (PTFE/EPDM) eller Metal Hard Seal (Stellite Alloy), der understøtter tovejs nul lækage.
Ventilstamme- og drevmekanisme: Anti-bevægelsesdesign, velegnet til manuel, pneumatisk eller elektrisk drift, i tråd med ISO 5211-standard.
Double-Offset Butterfly Valves Specifikation
|
punkt |
ventil |
|
Anvendelse |
Industriel brug, vandindustriel brug, husholdningsbrug |
|
Portstørrelse |
Dn 10- dn2000 |
|
Garanti |
24 måneder |
|
Oprindelsessted |
Kina |
|
Henan |
|
|
Magt |
Pneumatisk, elektrisk, manuel, hydraulisk |
|
Mediernes temperatur |
Høj temperatur, lav temperatur, medium temperatur, normal temperatur |
|
Brandnavn |
Gnee |
|
Struktur |
SOMMERFUGL |
|
Medier |
Gas, vand, olie, syre |
|
Tilpasset support |
OEM, ODM, OBM |
|
Diskmateriale |
Kulstofstål, rustfrit stål, krom molybdæn S |
|
Sædermateriale |
NBR/EPDM/PTFE/Viton/Silicone osv |
|
Belægning |
Tilpasset |
|
Slutstandard |
PN6/10/16/25/25/150 lb/JIS5K/10K/AS2129 Tabel D/E/F. |
|
Kropsmateriale |
Kulstofstål, rustfrit stål, Chrome Molybdeum St. |
|
Stammateriale |
2CR13, 1CR13, rustfrit stål, krom molybdæn S |
|
Farve |
Tilpasset på anmodning |
|
Forseglingstesttryk |
{{0}. |
|
Shell -testtryk |
{{0}}. 9mpa -6. 0 MPa, 2,4Mpa, 3,0MPa |
|
Transportpakke |
Træhus |

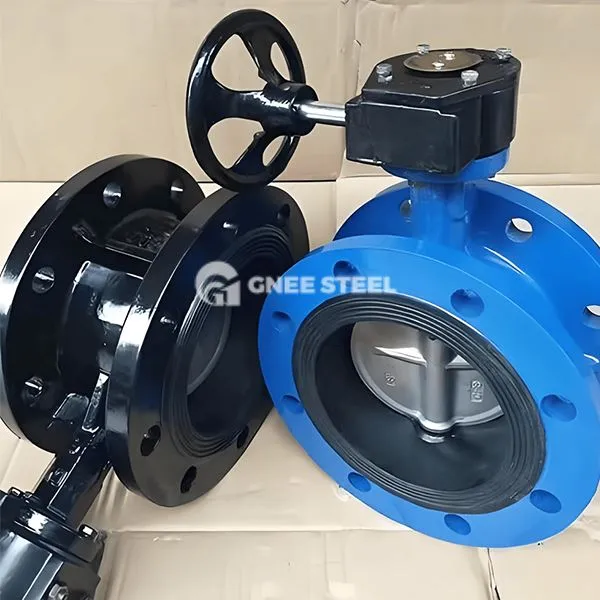

Double-offset sommerfuglventiler
Fordele
- Low driftsmoment
- Lang levetid: Sætningsoverfladenes slidhastighed er 70% lavere end den midtlinie sommerfuglventil, og levetiden kan nå mere end 10 år.
- Højtryksepasningsevne: Det kan modstå et maksimalt tryk på klasse 300 (ca. 50 bar), og den hårde tætningsversion kan modstå en temperatur på 232 grader.
- Økonomisk: Den strukturelle kompleksitet er lavere end for den tre-excentriske sommerfuglventil med lave produktionsomkostninger og praktisk vedligeholdelse.
Applikationer
- Municipal Engineering: Flowregulering af stor diameter (DN50 ~ DN2400) af vandforsyning og dræningssystemer og termiske netværk.
- Petrokemisk industri: Afskæring og regulering af olieprodukter og ætsende medier i raffineringsenheder.
- Strøm og HVAC: Ventilkrav til kølevandssystemer og damprørledninger (temperatur mindre end eller lig med 232 grader).
- Særlige arbejdsforhold: Scenarier, der indeholder granulære medier, vakuummiljøer og scener, der kræver brandbeskyttelsesdesign.
