Dobbelt flange sommerfuglventilbeskrivelse
Double Flange Butterfly Valve er en sommerfuglventil med flangeforbindelse i begge ender. Det kan afskære rørledningsmediet eller justere strømningshastigheden ved at dreje sommerfuglpladen. Det er velegnet til medium og højt tryk (mindre end eller lig med PN25) og normal temperatur til høj temperatur (mindre end eller lig med 550 grader) arbejdsvilkår i vandbehandling, kemisk industri, energi og andre industrier.
Main Body Design:
Valvekrop og sommerfuglplade: Ventilkropsmaterialet kan være støbejern, kulstofstål, rustfrit stål (304/316L), og sommerfuglpladen er gummibelagt metal (EPDM, NBR) eller alle metalhårde tætning (svejset rustfrit stål/hård legering), egnet til DN50 ~ DN2600 Pipelines;
Sealing Form: Blød tætning (lækage niveau ANSI klasse VI) bruges til rene medier, og metalhårdtætning (lækage niveau ANSI klasse IV) er resistent over for partikelholdige eller høje temperaturvæsker.
Forbindelsesmetode:
Double Flange Standard: I overensstemmelse med GB/T 9113 eller ASME B16.5 FLANGE -specifikationer, kan flangeafstanden tilpasses til forskellige rørledningssystemer for at sikre installationsstabilitet.
Nøglepræstation:
Højt tryk og høj temperaturresistens: Metal Hard SEAL SEAL STRUKTION understøtter mindre end eller lig med 2,5MPa (PN25) tryk og mindre end eller lig med 550 graders høje temperaturforhold;
Low Flow Resistance Design: Fuld diameterstrømningskanal (flowresistenskoefficient mindre end eller lig med 0. 05), hvilket reducerer tab af trykfald, egnet til store flowkontrolscenarier;
Long-Life Seal: vedtager tredimensionel excentrisk struktur, der er ingen friktion mellem sommerfuglpladen og ventilsædet under åbning og lukning, og forseglingslivet er større end eller lig med 50, 000 gange
Dobbelt flange sommerfuglventilspecifikation
|
Produktets navn
|
Dobbelt flange sommerfuglventil |
|
Størrelse
|
Dn 40- dn300
|
|
Legeme
|
Duktilt jern
|
|
Tryk
|
PN10/16
|
|
Temp
|
-20 ~ 120 grad
|
|
Egnet medium
|
Vand, neutral væske osv.
|
|
Anvendelse
|
Kommunal konstruktion, vandbeskyttelsesprojekt, elektrisk strøm, vandforsyning og dræning, vandbehandling osv.
|
|
Magt
|
Håndtag, turbineboks, pneumatisk aktuator, ecectic aktuator
|

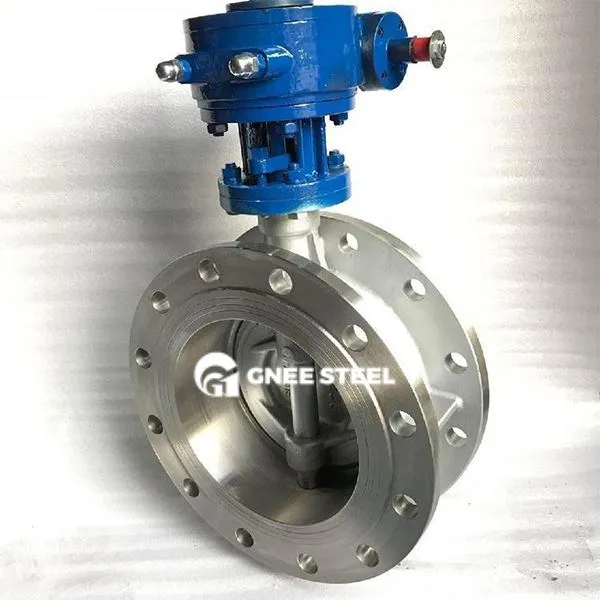

Gnee Double Flange Butterfly Valve
Applikationer
| Industriel | Anvendelser | -funktioner |
|---|---|---|
| Energi/kemikalier | Høj temperatur damprørledning (PN16, hård tætning) | Modstandsdygtig over for højt tryk og varmdeformation |
| Municipal vandforsyning | Vandrør i stor diameter (DN600 ~ DN2600) | Blød tætning, lav strømningsmodstand |
| Metallurgy/Mining | Slurry transportsystem (gummiforet ventilkrop) | Anti-partikel slid |
