Semi Lugged Butterfly Valve

Semi-lug sommerfuglventil er en sommerfuglventil, der forbinder rørflangen gennem studbolte. Ventilkroppen er designet med lugstrukturer (gennem huller eller gennem interne tråde) på begge sider, hvilket er praktisk til installation og fastgørelse og egnet til forbindelse med klemme-type. Det er vidt brugt i væskekontrol under medium og lavtryksforhold.

‌Strukturelle egenskaber‌:
‌Lugdesign‌: Styrke ventilkropsstrukturen, reducer påvirkningen af ​​rørledningsspænding på ventilforseglingsydelsen og er velegnet til hyppige åbnings- og lukningsscenarier;
‌Butterfly pladestruktur‌: Vedtage tre-lags kompositstruktur (såsom legeringsstål + isoleringslag + rustfrit stål) for at forbedre temperaturmodstand og deformationsmodstand;
‌Sealing Type‌: Valgfri blød tætning (gummi\/PTFE) eller hård tætning (metalbeklædning), lækage niveau kan nå op til ANSI V -niveau.

Arbejdsprincip og ydelsesfordele ‌ ‌ -åbning og lukningsmekanisme‌

Sommerfuglpladen kan opnå 90 graders rotation gennem ‌Lever -princippet‌ eller ‌Drive -enheden‌ og hurtigt kontrollere mediet til og fra (åbning og lukningstid mindre end eller lig med 3 sekunder);

Dobbelt excentrisk eller tredobbelt excentrisk struktur design reducerer forseglingsoverfladefriktion og udvider levetiden.
‌Core fordele‌

‌ Tryk og temperaturresistens‌: Det anvendelige trykområde er op til PN10 ~ PN16 (klasse 150 ~ 300), temperaturdækning er -20 grad ~ 250 grader (hård tætning kan udvides til 600 grader);
‌Low strømningsmodstand og høj effektivitet‌: Tykkelsen af ​​sommerfuglpladen optimeres, og tryktabet er mindre end eller lig med 0. 05MPa, når den er helt åben, hvilket er egnet til store strømningsrørledninger;
‌ Lig vedligeholdelse‌: Lugstrukturen forenkler demonterings- og monteringsprocessen og understøtter onlineudskiftning af tætningsringen.

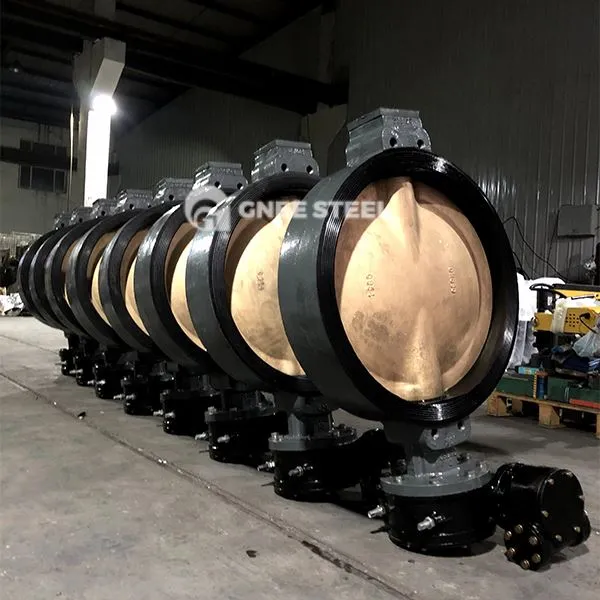

Semi Lugged Butterfly Valve



Applikationer
Kemisk industri: Til transport af ætsende medier såsom svovlsyre og flydende alkali er PTFE -ventilsæder og rustfrit stålventillegemer påkrævet;
Vandbehandlingssystem: DN50 ~ DN2000 Vandforsyningsnetværksregulering, bløde sæler (EPDM\/NBR) er egnede til forebyggelse af lækage;
Skibe og energi: Marine brændstofsystemer og kraftværkskølevandskontrol skal overholde JIS\/ANSI -standarder.
Valg og vedligeholdelsespunkter
Valgsparametre
Forseglingstype: Hårde tætninger (wolframcarbidsprøjtning) foretrækkes til partikelholdige medier, og bløde tætninger er valgfri til rene væsker;
Drevtilstand: Orm gear eller pneumatisk drev anbefales til DN større end eller lig med 300, og manuel håndtag er valgfri for DN ＜ 300;
Materiel tilpasning: 316L Ventil Body + Hastelloy Seals er valgt til ætsende miljøer, og WCB + hård legering bruges til damp med høj temperatur.
Specifikationer for vedligeholdelse‌

Kontroller Lug Bolt -forbelastningen hvert kvartal for at forhindre løsning og flange lækage;
Ventilhulen skal rengøres hver sjette måned for medium indeholdende partikler for at undgå sommerfuglpladesyltetøj;
Smøringscyklus: Tilsæt høje temperaturfedt til ventilstammen, der lejer hver 12. måned (gældende for større end eller lig med 150 graders arbejdsforhold).
