Støbejerns lugged sommerfuglventiler Beskrivelse
Støbejerns lug sommerfuglventil er lavet af gråt støbejern (HT200/HT250) eller duktilt jern (qt 450-10) og er installeret gennem en lugflangeforbindelse. Sommerfuglpladen roterer 90 grader omkring ventilaksen for at opnå medium åbning og lukning eller strømningsregulering.
De centrale strukturelle funktioner inkluderer:
LUG-design: Bolthuller er symmetrisk fordelt på begge sider af ventilkroppen, som er direkte forbundet til rørledningsflangen, hvilket undgår den besværlige boltindtrængning af bufers-type sommerfuglventil, forbedring af installationseffektiviteten og tætning af stabiliteten.
Forseglingssystem:
Blød tætningstype: EPDM/NBR-gummi-sæde, lækage niveau når Ansi VI, velegnet til medier med lavt tryk såsom vand og luft.
Hård tætningstype: Sommerfuglplade svejses med rustfrit stål eller wolframcarbid med en temperaturmodstand på 425 grader, der er egnet til medier med høj temperatur indeholdende partikler.
Støbejerns lugged sommerfuglventiler Specifikation
|
Punkt |
Støbt stållugtype sommerfuglventiler |
|||
|
Magt |
Elektrisk aktuator |
|||
|
Portstørrelse |
2"~16" |
|||
|
Struktur |
SOMMERFUGL |
|||
|
Forbindelsestype |
OEM |
|||
|
Materiale |
Støbt stål, støbejern |
|||
|
Diskmateriale |
Rustfrit stål |
|||
|
Produktionssted |
Henan, Kina |
|||
|
Garanti |
1 år |
|||
|
Forbindelsestype |
Lug, wafer |
|||
|
Driftspress |
ANSI klasse 150, klasse 300 |
|||
|
Kontroltilstand |
ON/OFF -type eller reguleringstype |
|||
|
Spænding |
DC12 ~ 24V (± 10%), AC 110-220 V, 50/60Hz |
|||
Ansøgninger og fordele
- Municipal Engineering: Flow Control of Urban Water Supply and Drainage Network Trunk Lines. DN større end eller lig med 300 modeller er blevet mainstream på grund af den fremragende vibrationsmodstand af lugforbindelser.
- Industrielle systemer: Kølevandscirkulation i kemiske planter, damprørledning med lavt tryk i termiske kraftværker, hårdforseglede modeller er resistente over for partikel erosion.
- Brandbeskyttelsesrørledninger: Overhold GB5135.6 -standarder og imødekommer behovene ved hurtig åbning og lukning af brandpumpeværelser.
Kernefordele:
- Nem installation: Lug-flanger er direkte boltet, hvilket reducerer installationstiden med 50% sammenlignet med sommerfuglventiler af wafer-type.
- Lave vedligeholdelsesomkostninger: Ventilkroppen er epoxy-sprayet (RA mindre end eller lig med 3,2 μm), og korrosionsbestandigheden er mere end 15 år.

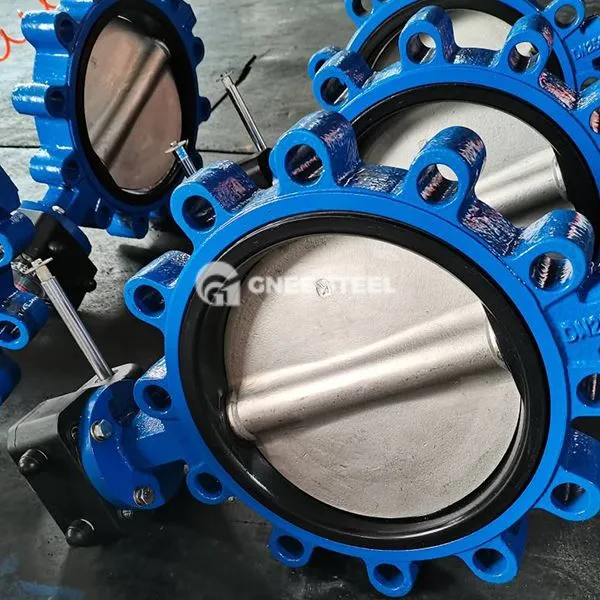

Støbejerns lugged sommerfuglventiler
Anbefalinger Valg af::
Municipal vandforsyning/brandbeskyttelsessystem: dn 100- DN300 bløde tætningsmodeller (såsom d341x -10) foretrækkes, som er lave omkostninger og opfylder ANSI VI-kvalitetskrav til tætning af ydeevne.
Kemisk medium indeholdende partikler: Velegnet til hårde tætningsmodeller (såsom D343H -16 C), ventilplade svejset rustfrit stål, slidstyrke steg med 50%.
