Hydraulisk sommerfuglventil

Hydraulisk sommerfuglventil er en type sommerfuglventil med "Hydraulic Drive" som kernekontrolmetoden. Det er sammensat af ventilkrop, ventilplade, ventilstamme og hydraulisk aktuator. Dens kernefunktioner inkluderer:

Triple excentrisk metal hård tætning: Gennem en flerlags metal hård tætningsstruktur (wolframcarbidsprøjtning) opnås nul lækage under høj temperatur (mindre end eller lig med 600 graders) forhold, og tætningsniveauet når Ansi V-niveau;

Hydraulisk drevmodul: Integrer Hydraulic Station, Fast Closing Actuator og PLC Intelligent Electric Control Box, understøtter fjern\/lokal dobbelt kontrolomskiftning;
Den hydrauliske cylinder har et bredt udgangsmomentområde ({{0}} n · m), en responstid på mindre end eller lig med 3 sekunder og en nødafskæringshastighed på mindre end 0,5 sekunder;

Hjælpesikkerhedsdesign: Indbygget akkumulatortrykvedligeholdelsesfunktion, låser automatisk ventilpositionen, når strømmen er slukket, eller hydraulisk svigt opstår for at forhindre medium tilbagestrømning.

Ydelsesfordele ‌
‌ Høj sikkerhed og hurtig respons‌:
Gælder for højtryks- og højrisiko-scenarier såsom TRT (Blast Furnace Gas Rest Pressure Power Generation) System og turbinudstødningsrørledning for at forhindre, at der er medium temperering eller vandhammereffekt;
Fremragende hurtig lukningsydelse, fuld lukketid mindre end eller lig med 5 sekunder (DN800 -kaliber som et eksempel), med rejsefeedback -enhed til overvågning af ventilpositionsstatus i realtid.
‌Adaptabilitet til ekstreme arbejdsforhold‌:
Trykresistensgrad dækker pn 16- pn420, ventilkropsmateriale kan vælges fra WCB, 316L eller duplex rustfrit stål, der er egnet til ætsende medier såsom havvand, olie, røggas osv.;
Temperaturresistensområde -50 grad ~ 600 grad, hård tætningsstruktur har stærk evne til at modstå partikel erosion.

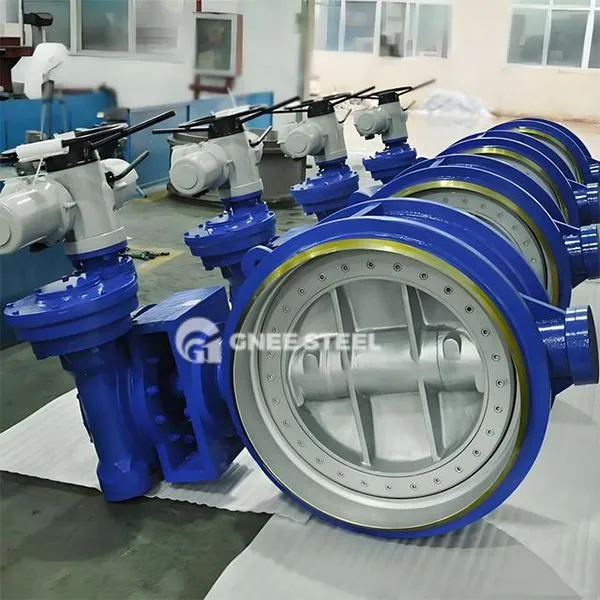

Hydraulisk sommerfuglventil



Applikationer
‌Metallurgical Industry‌: Nødafslutning af BLAST Furnace Gas Pipeline for at forhindre, at der er eksplosion af gas tilbage (skal overholde GB\/T 24918-standarden);
‌ Power System‌: Turbine kølevandskredsløbskontrol, samarbejder med PLC for at aflytte dampstrømning, når belastningen pludselig falder;
‌ Vandsbehandlingsteknik‌: Pumpudløbskontrol og afskæring af dobbeltfunktionsintegration for at undgå påvirkning af vandhammer (tryk-vedligeholdelse af hydraulisk sommerfuglventil);
‌KEMISK PIPELINE‌: Flowregulering og hurtig isolering af olie- og flydende metaltransportsystemer.

Valg og vedligeholdelsespunkter‌
Parametre ‌Key Selection Parameters‌:
‌Drive Mode‌: DN større end eller lig med 300 foretrækkes at vælge energilagring af hydraulisk station, DN ＜ 300 kan vælge kompakt hydraulisk aktuator;
‌Seal type‌: Metal hård tætning til høj temperatur\/højtryksscene, blød tætning (EPDM\/PTFE) til rent medium;
‌Certification Compliance‌: Skal opfylde API 609, ISO 5211 og andre standarder, metallurgisk scene kræver yderligere eksplosionssikker certificering.
Specifikationer ‌operation og vedligeholdelsesspecifikationer‌:
Renligheden af ​​den hydrauliske olie skal testes hver 6. måned (inden for NAS -niveau 8), og filterelementet skal udskiftes regelmæssigt;
Tryk, der holder akkumulatorens ydelse, skal testes hvert kvartal (trykfald mindre end eller lig med 10% af den nominelle værdi);
Hvis slidet af metalforseglingsoverfladen overstiger 0. 5mm, skal det returneres til fabrikken til reparation.
