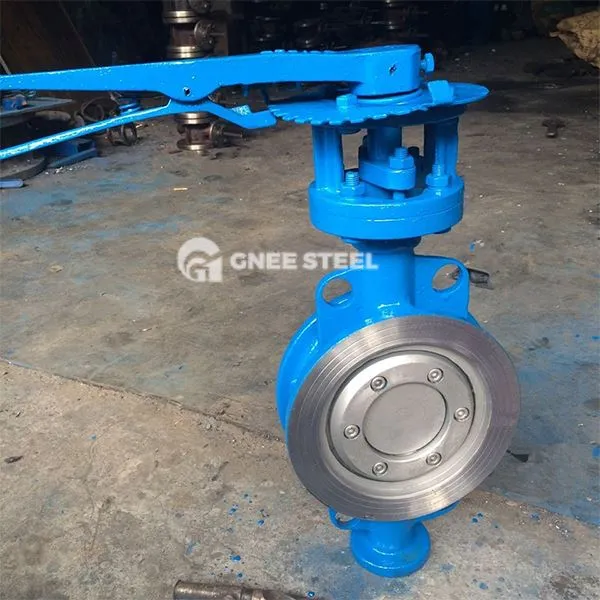

Wafer Triple Offset Butterfly Valve

Den tredobbelte-excentriske sommerfuglventil af wafer vedtager en tredobbelt-excentrisk struktur (ventilstamaksen afviger fra midten af ​​sommerfuglpladen og midten af ​​ventillegemet, og ventilsædet rotationsaksen danner en vinkel med ventilens kropskanalakse). Forseglingsoverfladen åbnes og lukkes uden friktion gennem rotationen af ​​sommerfuglpladen. Det er velegnet til høj temperatur, højt tryk og ætsende medier.

Ventilkrop og sommerfuglplade:
Ventilkroppen er en klemtypeforbindelse, og materialet er hovedsageligt rustfrit stål (304/316) eller kulstofstål. Overfladen af ​​sommerfuglpladen svejses ofte med hård legering (såsom wolframcarbid) for at forbedre slidbestandigheden.
Typiske modeller såsom D343H og D673H understøtter manual orm gear, pneumatisk eller elektrisk drivkraft.

Forseglingsformular:
Multi-lag metalforsegling: Kombineret med den tre-excentriske struktur og multi-lag metalforseglingsring (såsom J-formet elastisk tætningsring) opnås en tovejs "strammere og strammere" tætningseffekt, og trykmodstanden kan nå PN40 (klasse 300).
Dynamisk tætningsprincip: Når sommerfuglpladen roterer, kontakter forseglingsoverfladen/kobler ventilsædet punkt for punkt for at undgå friktionstab og forlænge levetiden.



Wafer Triple Offset Butterfly Valve





Anbefalinger og vedligeholdelsesanbefalinger‌
‌ Selection Points‌:

‌Media -tilpasning‌: Karbidforseglingsoverflader foretrækkes til medier, der indeholder hårde partikler, og foring af rustfrit stål eller specielle belægninger kan vælges til ætsende væsker.
‌Drive Mode‌: Pneumatiske aktuatorer (understøtter hurtig afskæring) anbefales til højfrekvente driftsscenarier, og Worm Gear Manual Drive kan vælges til lavtryksscenarier.
‌
Vedligeholdelseskrav‌:
Kontroller regelmæssigt slid på tætningsoverfladen, og høj temperaturbestandigt fedt skal tilsættes under høje temperaturforhold for at opretholde tætningsydelsen.

Sørg for, at flangerne er på linje under installationen for at undgå ujævn kraft på sommerfuglpladen, der forårsager forseglingssvigt.
