Sommerfuglventiler med høj temperatur

Sommerfuglventil med høj temperatur er en ventil designet til medier med høj temperatur (større end eller lig med 3 0 0 grad). Det kan realisere on-off eller strømningsregulering af rørledningsvæske ved at dreje sommerfuglpladen omkring ventilakslen (0 ~ 90 grader). Det er velegnet til scener med høj temperatur som metallurgi, strøm og kemisk industri. Dens kernefunktioner inkluderer:

Afskæring og throttling: Strømmen af ​​medium styres ved at dreje den diskformede sommerfuglplade. Flowmodstanden er lille, når den er helt åben, hvilket er velegnet til store strømningssystemer.
‌ Højtemperaturbestandigt design: Det vedtager specielle materialer, termisk isoleringsstruktur og varmedissipationsteknologi og kan arbejde stabilt i et miljø over 600 grader i lang tid.

Kernestruktur og design
‌ Højtemperaturtilpasningsstruktur:

Ventilkrop og sommerfuglplademateriale: Legering af høj temperatur, 316L rustfrit stål eller duplex stål, som er resistente over for høj temperaturoxidation og termisk stressdeformation.
‌Insulationskomponenter:
Isoleringsflanger og isoleringspuder indstilles ved ventilakselforbindelsen for at blokere varmeeledning (såsom fejlbehandling i det patenterede design).
Den udvidede ventilaksel -design reducerer den termiske strålingseffekt af høj temperatur på drevkomponenterne.
‌Radiator ‌: En radiator tilsættes til ydersiden af ​​ventilkroppen for at reducere ventiltekropstemperaturen gennem luftkonvektion eller tvungen afkøling. ‌

Forseglingsteknologi ‌: ‌

Ekspansionstætningsstruktur ‌: ‌ Den patenterede U-formede tætningsgummiring samarbejder med ekspansionsrummet for at kompensere for deformation med høj temperatur ved at injicere komprimeret medium for at reducere slid på tætningsoverfladen. ‌

Multi-lags metal hård tætning ‌: sommerfuglpladeforseglingsoverfladen svejses med wolframcarbid eller stellitlegering, som er resistent over for høj temperaturslitage (mindre end eller lig med 650 grader). ‌
Drevtilstand ‌: ‌Supports manual, elektrisk eller pneumatisk kontrol, og den elektriske aktuator har et indbygget isoleringslag, som er velegnet til fjernbetjening med høj temperatur.

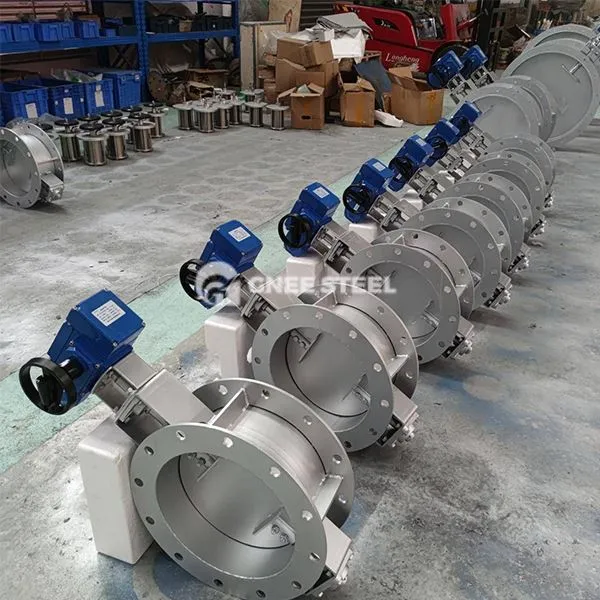

Sommerfuglventiler med høj temperatur



Applikationer

Metallurgisk industri: SPRAST FURNACE GAS PIPELINE, High-temperatur røggasstøvfjernelsessystem.
Power Industry: Boiler Steam Pipeline, Waste Heat Recovery System.
Petrokemisk industri: Højtemperaturolie- og gastransport i krakningsenheden, varmemedium kontrol i reaktor.
Miljøbeskyttelsesfelt: Højtemperatur Gipsjustering i desulfuriseringstårn, røggasbehandling i forbrændingsanlæg.
