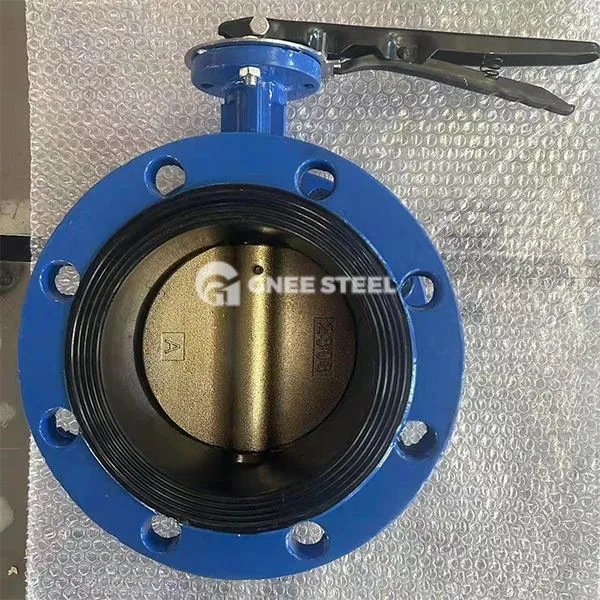

Dobbelt flangerede sommerfuglventiler Beskrivelse
Dobbelt flangekugleventil er en ventil, der forbinder til rørledningssystemet gennem dobbeltflangeforbindelse. Dens kernestruktur består af kugle, stilk, sæde og flange. Når du arbejder, kan det åbnes og lukkes hurtigt ved at dreje bolden, hvilket er velegnet til arbejdsvilkår med højt temperatur, højt tryk eller tvungen tætningskrav.
Flangedesign: Flangeforbindelsen i begge ender er praktisk til installation og matchning med rørledningen, hvilket reducerer stresskoncentrationen og forbedrer tætning.
Ventilkropsmateriale: almindeligvis støbt stål, rustfrit stål (såsom 304/316L) eller duplex -stål (2205), med både korrosionsbestandighed og trykresistens.
Funktioner
Forseglingsydelse: PTFE tætningsring + fjederforudindlæst sæde bruges til at tilpasse sig temperatur- og tryksvingninger, og lækagen kan nå "nul lækage" -niveauet.
Hård tætningsstruktur (såsom metal til metal) kan modstå høje temperaturer op til 400 grader, og blød tætning har et bredere anvendeligt temperaturområde (-196 grad ~ 200 grad).
Operational bekvemmelighed:
90 graders rotationsåbning og lukning, understøtter manuel, elektrisk eller orm geardrev og opfylder kravene til fjernbetjening.
Strukturelle fordele:
Fuldboringsdesign reducerer væskemodstand og er velegnet til store flowmedier; Kompakt størrelse og lave vedligeholdelsesomkostninger.
Dobbelt flangerede sommerfuglventiler Specifikation
|
Nominelt pres |
PN6, PN10, PN16, PN25, PN40, Class150, Class300 |
|
Størrelse |
DN100 til DN4000/4 "-160" |
|
Køre |
Manuel gearkasse, orm gear, pneumatisk, hydraulisk, elektrisk osv. |
|
Forbindelse |
Flange, svejsning, wafer |
|
Temperatur |
-29 grad til 80 grader |
|
Medium |
Luft, vand, havvand, spildevand, olie, gas osv. |
Dobbelt flangerede sommerfuglventiler
Selection Principle:
Arbejdstilstand Matching: For høj temperatur og højt tryk (større end eller lig med 25 0 grad /4.0mpa) foretrækkes hårdt tætning + krom-molybdænstålventilventilventil.
Medium -egenskaber: Korrosive medier er nødt til at bruge duplex -stål (2205) eller 316L rustfrit stål.
Vedligeholdelseskrav:
Seal Inspection: Kontroller regelmæssigt slid af PTFE -seglring, og det anbefales at erstatte den hvert andet år.
Lubrication og vedligeholdelse: Fyld ventilstammen og transmissionsdele med højtemperaturfedt hver 6. måned for at forhindre klæbning.
