Den dobbelte excentriske sommerfugleventil er yderligere optimeret på basis af den enkelte excentriske sommerfugleventil. Det tilføjer en ventilakselexcentricitet, så tætningsparrene efter åbning af ventilen hurtigt kan skilles fra hinanden, hvilket i høj grad eliminerer unødvendig overdreven ekstrudering mellem tætningsparrene. Det reducerer åbningsmodstanden, reducerer sliddet på tætningsringen og forlænger ventilens levetid. Dets overlegne tætning og stabilitet gør produktet meget udbredt i vand-, petrokemiske, elektriske og andre industrier.
Specifikationer for excentriske ventiler
|
Størrelsesområde |
Kropsmateriale |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB osv. |
|
Trykvurdering |
Diskmateriale |
|
Klasse 150 PN6-PN25 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB osv. |
|
Afslut forbindelse |
Sæde materiale |
|
Flange (RF, RJ), stødsvejsning, spids, wafer |
PTFE, EPDM, NBR, RPTFE |
|
Struktur stil |
Stængelmateriale |
|
Fuld port, dobbelt excentrisk |
17-4PH, SS410, F304, F316, F51, F53 |
|
Aktuator muligheder |
Design Standard |
|
Håndtag, snekkegear, pneumatisk, elektrisk. |
API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071 |
|
Temperaturområde |
Ansigt til ansigt standard |
|
-50 grad ~650 grader |
ANSI B16.10, MSS SP-68, DA558-1, JIS B2002 |
|
Tilslutning Standard |
Test standard |
|
Flangeboring: API609, ASME B16.5, ASME B16.47, EN1092, JIS B2220, GOST 12815 Stumsvejsning: ASME B16.25, GB/T 12224 |
API598, EN12266.1, JIS B2003 |

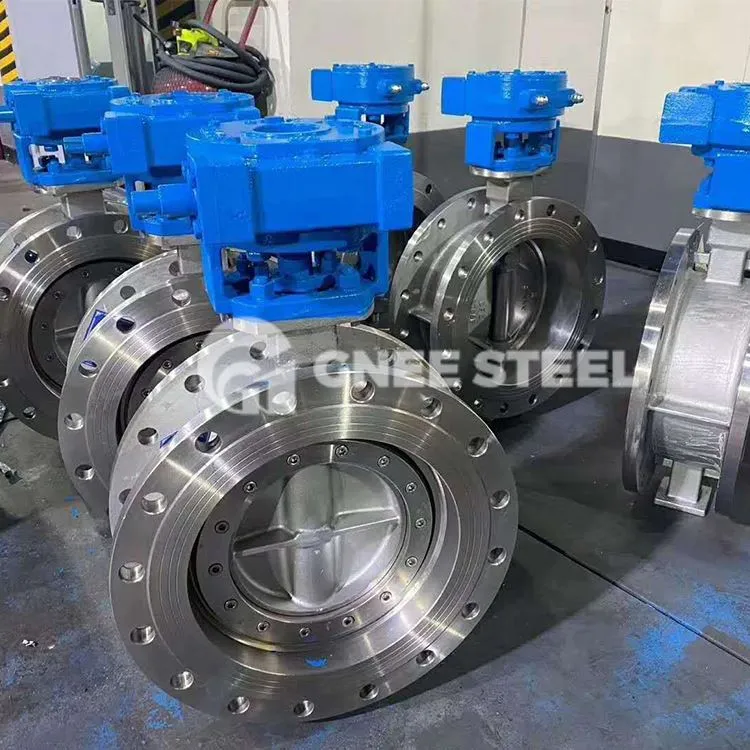

Dobbelte excentriske ventiler
- Strukturelle træk ved dobbelt excentrisk sommerfugleventil
1. Rimeligt design, kompakt struktur, nem montering og demontering og nem vedligeholdelse.
2. Vedtag en excentrisk struktur for at reducere friktionen af tætningsringen og forlænge ventilens levetid.
3. Fuldstændig forseglet med nul lækage. Kan bruges under ultrahøjt vakuum.
4. Udskift ventilpladens tætningsring, sommerfugleplade, roterende aksel og andre materialer, som kan påføres på en række medier og forskellige temperaturer.
5. Tætningsringens design vil ikke påvirke tætningen på grund af urenheder. Gummiet kræver ikke tryk. Den ensartede gensidighed sikrer langsigtet udskiftning og er fuldstændig pålidelig i justerbarhed eller udskiftelighed.
