Kugleventil af skive

Kugleventil af wafer -type er en slags ventil, der åbnes og lukkes ved at dreje kuglen, fastgjort mellem rørflangerne ved hjælp af Wafer Type -forbindelsen uden yderligere bolte, kompakt struktur og praktisk installation. Boldkanalen er helt åben, når den er på linje med rørledningen, og strømmen af ​​medium er fuldstændigt blokeret efter roterende 90 grader, hvilket er velegnet til væskekontrolscenarier.

Struktur

• Ventilkrop og motorhjelm: Hovedstrukturen, brugen af ​​klemmedesign (to stykker flange klemme fast), materialet er for det meste kulstofstål eller rustfrit stål.
• Bold: Kerneåbning og lukning af dele, spejlpoleret overflade, kanalformen inklusive fuld diameter (rektangulær), V-formet eller reduceret (O-formet) for at imødekomme forskellige strømningskrav.
• Ventilsæde og tætningsring:
• Metalforsegling: Velegnet til højtemperatur og højtryksmiljø (såsom carbidoverlay -svejsning).
• Ikke-metallisk tætning: almindeligvis anvendt polytetrafluorethylen (PTFE) eller elastomere materialer for at opnå nul lækage.
• STEM: Anti-Blowout Structure Design, Drive Ball med 90 graders rotation, pakning af tætning for at forbedre langsigtet pålidelighed.
• Aktuator: Understøtter manuel, pneumatisk eller elektrisk drift, og nogle modeller er udstyret med antistatiske fjedre til eksport af statisk elektricitet.

Specifikationer

Nominel diameter: DN 15- DN600 (store kalibermodeller op til DN1200).
Trykniveau: Klasse 150- Klasse900, nogle højtryksmodeller understøtter 42MPa.
Forbindelse: Klemning af flange (uden bolt), gevind eller svejset, tyndt design sparer installationsrum.

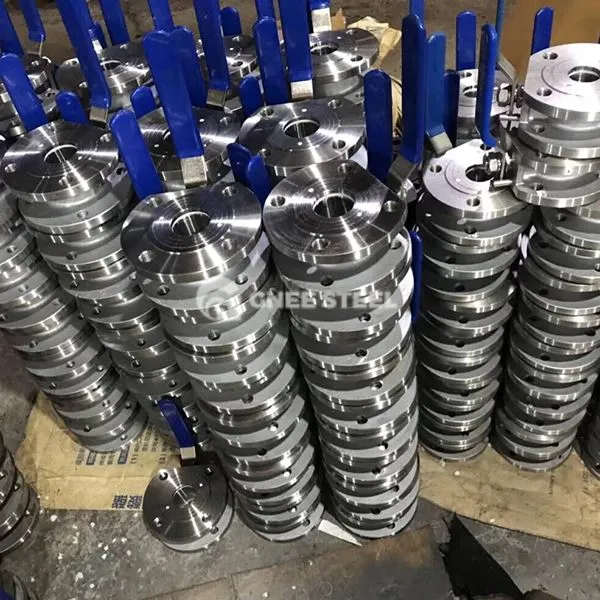

Gnee Wafer Type Ball Valve



Funktioner og fordele

• Kompakt struktur: klemmeforbindelse og tynd ventilkropsdesign, lille størrelse og let vægt, velegnet til rumbegrænsede scener.
• Lille væskemodstand: Fuld diameter designstrømningsmodstand er tæt på lige rørafsnit, energibesparende effekt er bemærkelsesværdig.
• Fremragende tætningspræstation: PTFE tætningsring eller metal hård tætning kan opnå nul lækage, tætningskapacitet med medietrykket øges og forbedrer.
• Praktisk drift: 90 graders roterende åbning og lukning, lavt drejningsmoment, understøttelse af hurtig afskæring eller justering af strømningen.
• Lang levetid og sikkerhed: Anti-statisk design, selvsmøring af stampakning og brandbestandig struktur under ekstreme forhold opretholder stadig tætning.

Applikationer

• Petrokemisk: råolie, naturgas, syre og alkali -medietransport.
• Energi og strøm: damp, vandsystemets kontrol med høj temperatur, kraftværk, der cirkulerer vandbehandling.
• Metallurgi og miljøbeskyttelse: Meget ætsende spildevand, opslæmningsrørledninger, der indeholder partikler.
• Let industri og mad: Pulp, fibervæske og mediekontrol af fødevarer.

• Installationstilpasningsevne: Forbindelsen til Wafer Type forenkler installationsprocessen og reducerer omkostningerne ved rørledningsmodifikation.
• Økonomisk og effektiv: lav strømningsmodstandsdesign for at reducere energiforbruget, vedligeholdelsesomkostninger lavere end port eller klodeventil.
• Mediekompatibilitet: Gennem materialet (såsom rustfrit stål, plastforing) og tætningsform (metal / ikke-metallisk) for at matche medierne forskellige ætsende, temperatur og partikelindhold.
• Pålidelighed: Eksplosionssikker, brandsikker og antistatiske egenskaber for at opfylde sikkerhedsstandarderne for miljøer med høj risiko.
