Jakket kugleventil

Jakket kugleventil er en almindelig kugleventil på grundlag af at øge jakkelaget af specielle ventiler gennem jakkelaget ind i det varme medium (damp, varmt vand) eller koldt medie (koldt vand, kølemiddel) for at opretholde temperaturen i mediet for at forhindre høj viskositet, let at krystallisere eller har brug for konstant temperaturtransportstørrelse eller forringelse, egnet til kemisk industri, petroleum og andre scener, der kræver temperatur.

Komponentstruktur

• Jakkelag: Den eksterne sandwich, der indpakker ventilkroppen, materialet er for det meste legeringsstål eller rustfrit stål, og temperaturen justeres gennem cirkulationen af ​​importen og eksporten af ​​varmemediet.
• Ventilkrop og motorhjelm: Hovedstrukturen, den interne passage er den samme som den almindelige kugleventil, jakken kan dække en del af eller hele ventilkroppen (delvist kappet/fuldt kappet).
• Bold- og ventilsæde:
• Boldoverfladen spejlpolering, og ventilsædet til dannelse af en tætningsvice, materialet er rustfrit stål eller kulstofstålbelagt carbid.
• Ventilsædet vedtager PTFE, modificeret PTFE eller metalforsegling, tilpasning til det høje eller lavt temperaturmiljø.
• Kørselsenhed: Support Manual, Electric eller Pneumatisk drift, nogle modeller er udstyret med isoleringsdesign af ventilstammen.
• Hjælpestruktur: dræningsport (for at fjerne jakke -kondensat), låseskrue (for at fikse jakken).

Specifikation

• Nominel diameter: DN 40- DN1200, Full Bore -design for at reducere strømningsmodstand.
• Trykniveau: Klasse 150- Klasse900, højtryksmodel kan nå 42MPa.
• Jakkeform:
• Delvis jakket: kun dækker midten af ​​ventilkroppen, flangestørrelse er i overensstemmelse med standardventilen.
• Fuld jakke: Dæk ventilkroppen og flangen, skal øge flangestørrelsen for at matche jakken.
• Forbindelse: Flangeforbindelse (standard eller forstørret flange), klemmetype.

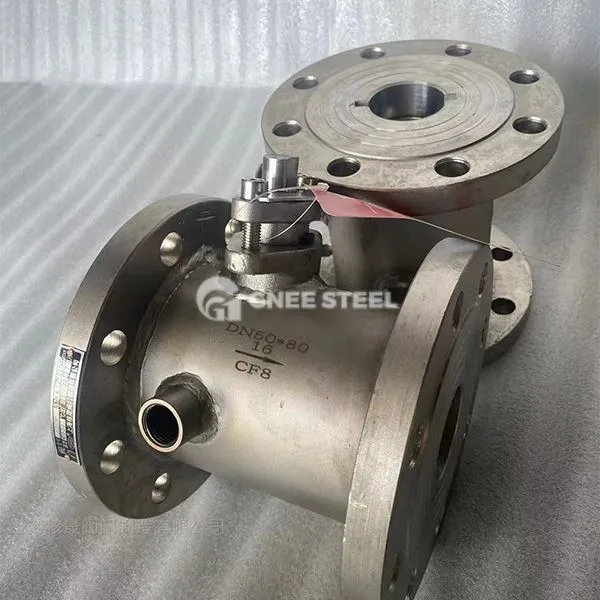

Gnee jakket kugleknap



Funktioner og fordele

1. Præcis temperaturkontrol: Jakkelaget opretholder temperaturen på mediet ved at cirkulere det termiske medium og forhindre krystallisation eller størkning.
2. Pålidelig tætning: PTFE tætningsring eller metal hård tætning for at opnå nul lækage, bredt temperaturresistensområde (-196 grad til 550 grad).
3. Anti-korrosion og slidbestandig: Ventil og carbidbelægning i rustfrit stål og carbidbelægning for at tilpasse sig ætsende, partikelholdige medier.
4. Kompakt struktur: Den fulde jakkedesign er lille i størrelse og lys i vægt, let at installere og vedligeholde.
5. Praktisk drift: 90 graders rotationsåbning og lukning, lavt drejningsmomentkørsel, støtte til hurtig justering.

Applikationer

1. Petrokemisk: Overførelse af tung olie, asfalt, harpiks og andre medier med høj viskositet.
2. Mad og farmaceutisk: Konstant temperaturstyring af sirup, fedt, lægemiddelråmaterialer osv.
3. Metallurgisk energi: Højtemperatur damprørledning, kulstøv og askebehandling.
4. Miljøbeskyttelse og kommunal: spildevandsbehandling, der indeholder krystallinske partikler, varmenetværk.

• Hvorfor vælge jakket kugleventil
• Medium tilpasningsevne: Den eneste type ventil, der samtidig kan løse problemet med at transportere meget viskøse, let krystalliserede og temperaturfølsomme medier.
• Sikkerhed: Jakket design for at undgå risikoen for blokering eller lækage på grund af temperaturændringer i mediet.
• Økonomi: Reducerer behovet for opvarmning af rørledninger, reduktion af energiforbrug og vedligeholdelsesomkostninger.
• Lang levetid: Selvrensende flowsti og slidbestandig seglstruktur udvider levetiden markant.
