Den trunnion-monterede kugleventil er en ny generation af højtydende kugleventil, velegnet til langdistancerørledninger og generelle industrielle rørledninger. Dens styrke, sikkerhed og modstandsdygtighed over for barske miljøer blev specielt overvejet under design, og den er velegnet til forskellige ætsende og ikke-ætsende medier. Sammenlignet med den flydende kugleventil, når den arbejder, bliver kraften genereret af væsketrykket før ventilen på kuglen fuldt ud overført til lejet, og kuglen vil ikke bevæge sig mod ventilsædet, så ventilsædet vil ikke være udsat for for stort pres. Derfor har den trunon-monterede kugleventil lille drejningsmoment, lille sædedeformation, stabil tætningsydelse og lang levetid, hvilket er velegnet til højtryks- og storkaliber lejligheder. Den avancerede fjederforsædekonstruktion har selvstrammende egenskaber for at opnå opstrøms tætning. Hver ventil har to ventilsæder, som kan tætnes i hver retning, så der er ingen flowbegrænsning under installationen, og den er tovejsbestemt. Denne ventil er generelt installeret vandret.
tappmonteret kugleventil Specifikation
Designstandarder: ASME B16.34, API 6D og BS EN ISO 17292
Endeflanger: ASME B16.5
Ansigt til ansigt: ASME B16.10
Teststandard: API 598, API 6D
Endeforbindelser: Hævet flange (ASME B16.5, EN 1092-1)
Ringtypesamling (ASME B16.5)
Stumsvejsning (ASME B16.25)
Sokkelsvejsning
Størrelser Range: Trunnion monteret (TMBV) type: DN 50 til DN 900 (2" til 36")
Trykklassificering: Flydende type: PN 10, PN 16, klasse 150 til klasse 2500
Trunnion monteret (TMBV) type: Klasse 150 til Klasse 1500
Betjening: Manuel: Baraksel, håndtag og gearkasse
Automation: Elektriske, pneumatiske og hydrauliske aktuatorer

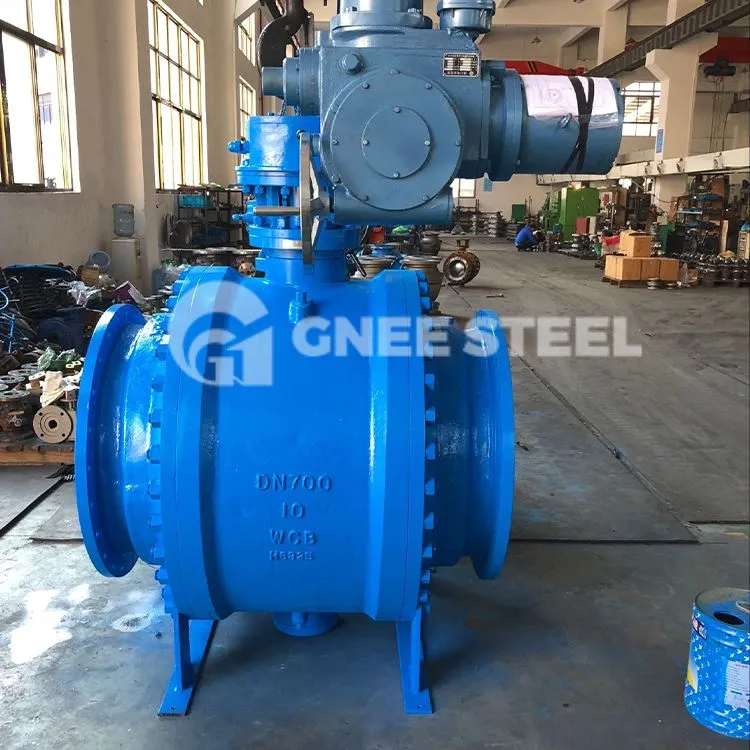

Kugleventil af typen API 6D trunion
