To-stykke flangekugleventilbeskrivelse
To-stykke flangekugleventil er en ventil sammensat af en hovedventillegeme og en hjælpeventilkrop forbundet med flanger. Bolden roterer rundt om midtlinjen i ventilkroppen for at opnå medium åbning og lukning af kontrol. Det er velegnet til industrielle rørledningssystemer til at kontrollere strømmen af væsker, gasser og damp. Det har en kompakt struktur, stærk tætning, praktisk installation og vedligeholdelsesfleksibilitet og er vidt brugt under mellem- og lavtryksforhold.
Funktioner
Sealing Performance: Bolden og ventilsædet matches med høj præcision for at opnå zero -lækage (ANSI -standardforseglingsniveau). Konvenient drift: Manuel betjening åbnes og lukkes ved at dreje håndtaget 90 grader, og det kan også udstyres med pneumatiske/elektriske aktuatorer til automatisk kontrol. Korrosionsbestandighed: Ventilkropsmaterialet kan vælges fra 304/316 rustfrit stål, kulstofstål eller legeringsstål og er velegnet til en række medier (såsom vand, olie, syre og alkaliske væsker). Low Flow Resistance: Strukturen med fuld diameter reducerer tab af væsketryk og reducerer systemets energiforbrug.
To-stykke flangekugleventilspecifikation
Relevant temperatur:-20ºC ~ 150 ºC
Hovedmaterialer:WCB/CF8/CF8M/CF3/CF3M
Relevant medium:Vand / olie / gas / kausticitetsmedium
Trykvurdering:Pn 16- pn125, 150 lb -6000 lb.
Størrelsesområde:1/2 "~ 12" (dn 15- DN300)
Hovedmateriale:
| PUNKT | DEL | MATERIALE | ||
| 1 | Legeme | CF8M/CF3M | CF8/CF3 | WCB |
| 2 | Kuglesæde | Ptfe/rptfe/ppl | ||
| 3 | Bold | 316 | 304 | 201 |
| 4 | Kropspakning | Ptfe | ||
| 5 | Kasket | CF8M/CF3M | CF8/CF3 | WCB |
| 6 | Stilk | 316 | 304 | 201 |
| 7 | Trykskive | Ptfe | ||
| 8 | STEM -pakning | Ptfe | ||
| 9 | Kirtelmøtrik | 304 | ||
| 10 | Håndtag | 201/WCB | ||
| 11 | Forårskive | 304 | ||
| 12 | Møtrik | 304 | ||
| 13 | Håndtagsdæksel | Plast | ||

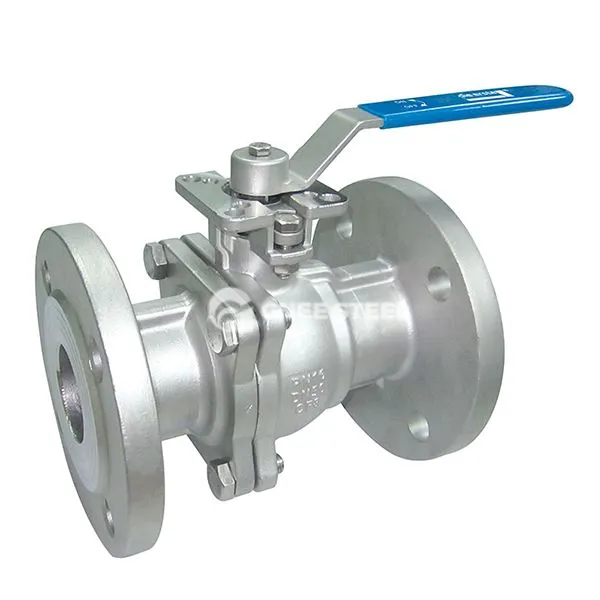

To-stykke flangekugleventil
Applikationer
Industrielle rørsystemer: Mediekontrol i industrier som petrokemikalier, vandbehandling og fødevareforarbejdning.
Højtryksscenarier: Standardiseret forbindelse gennem flange ender (understøtter ANSI, DIN, GB og andre standarder) for at imødekomme kravene til højtryksrørledning.
Automationskontrol: Pneumatiske aktuatorer reagerer hurtigt og er egnede til arbejdsvilkår, der kræver hyppig åbning og lukning eller fjernbetjening.
