Kontrolventil med en enkelt plade

Kontrolventiler med en enkelt plade er blevet de foretrukne ventiler for små og mellemstore diameter rørledninger på grund af deres kompakte struktur, høje tætning og hurtige responskarakteristika. Det er velegnet til petroleum, kommunal, mad og mange andre industrier, især i medie-scenen med høj tryk med høj renhed med fremragende ydelse.

Strukturel

Kernekomponenter:

Ventilkrop: Lige gennem eller lodret struktur, materialet er for det meste støbt stål, rustfrit stål eller legering, det indre hulrum er designet til at blive strømlinet for at reducere strømningsmodstanden.
Ventilflap: Enkelt skive eller halvkugleformet struktur, materiale kan være alt metal (såsom 304 rustfrit stål) eller metal + blød tætning (såsom gummi, PTFE) gennem guideenheden til at kontrollere løft- eller roterende bane.
Fjedermekanisme (nogle modeller): For at hjælpe ventilflappen med hurtigt at nulstille og forbedre lukningsresponshastigheden under betingelser med lavt tryk.
Andre komponenter:

Bonnet: boltet til ventilkroppen for let adskillelse og vedligeholdelse.
Forseglingsoverflade: Overflade hård legering eller vedtagelse af blødt tætningsmateriale for at sikre nul lækage under lukningen.

Specifikation

Nominel diameter: DN 15- DN300 (konventionel rækkevidde), egnet til små og mellemstore diameter rørledninger.
Trykniveau:
National standard: 1,6MPa ~ 1 0. 0MPa (højtryksmodeller op til 42MPa).
Temperaturområde: -29 grad til +550 grad (damp med høj temperatur gældende modeller).
Forbindelse: Flange (H41X-type), gevind (lille diameter) eller svejset (kemisk højtryksrørledning)

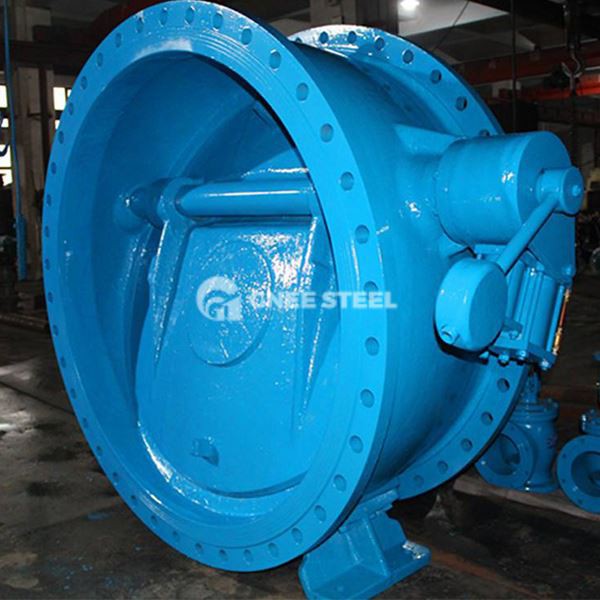

Gnee enkeltpladekontrolventil



Fordele

Enkel og pålidelig konstruktion:
Enkelt klapdesign reducerer punkter med svigt og vedligeholdelsesomkostninger er kun 50% af dobbeltklappekontrolventiler.
Fremragende tætningspræstation:
Hårdt sæler er klasset klasse VI, mens bløde tætninger giver nul lækage til medier med høj renhed.
Lav strømningsmodstand og hurtig respons:
Strømlinet ventilkropsstrømningsmodstandskoefficient så lav som {{0}}. 05, fjederassisteret model lukketid mindre end eller lig med 0,5 sekunder, hvilket effektivt forhindrer vandhammer.

Applikationer

Industriel felt:
Petrokemisk industri: Syre- og alkali-opløsninger, svovlholdige olie- og gasledninger for at forhindre tilbagestrømning.
Strømmetallurgi: Højtemperaturdampsystem, kølevandscirkulationsrørledning.
Kommunal teknik:
Vandforsyning og dræningspumpestation, højhuse bygningsrørnetværk, aflytning af spildevandsstrømning.
Særlige scener:
Mad og farmaceutiske aseptiske rørledninger, dybe havolie- og gasoverførselsrørledninger.
