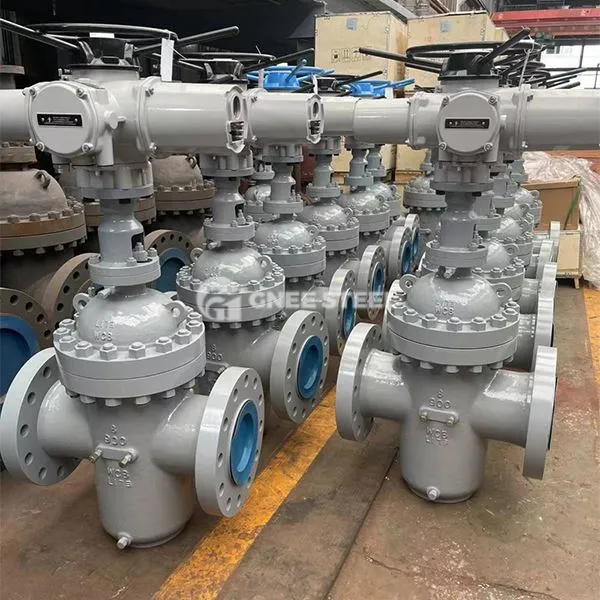

Parallel dobbelt-disk portventil

Parallel Double Disc Gate Valve (også kendt som parallel dobbeltportportventil) er en slags ventil, der åbnes og lukker gennem den lodrette bevægelse af to parallelle porte, specielt designet til afskæringsstyring af højtryk, højstrømning eller urenhedsopholdsmedier og er egnet til petroleum, kemisk, elektrisk strøm og andet industri. Dens kernestruktur følger API 600 og GB/T 12234 standarder med dobbeltportelastisk tætning og lav strømningsmodstand.

Specifikation

Nominel diameter: DN50 ~ DN1200 (fælles rækkevidde), fuldboringsdesign for at reducere trykfaldet.
Trykvurdering:
Amerikansk standard: klasse 150- class2500 (op til 42MPa).
Europæisk standard: PN 10- PN420.
Anvendelig temperatur: -196 grad (dyb kulde) til +550 grad (høj temperaturdamp).
Forbindelse: Flange (ANSI/DIN -standard) eller svejsning, der er egnet til højtryksrørledninger.



Gnee parallel dobbelt-disk portventil



Parallel installationsvejledning af dobbelt diskportventil

I. Forberedelse inden installation
Udstyrets inspektion:

Kontroller, om ventilkroppen, porten og forseglingsoverfladen er fri for skader, bekræft, at aktuatoren (manuel/elektrisk) matcher ventilen, og at ledningsterminalerne er intakte.
Kontroller, om ventilspecifikationerne (DN, trykniveau) og pipeline -parametre er konsistente.
Værktøjer og materialer:

Forbered flangebolte, forseglingspakninger (grafitmetalviklingspakning anbefales), fedt, skruenøgle, niveau og så videre.
Ii. Installationsretning og positionering
Lodrette installationskrav:

STEM -retning: Skal placeres lodret, er håndhjul eller aktuator placeret øverst for at sikre, at den parallelle bevægelse af porten ikke forstyrres af tyngdekraften.
Flangejustering: Parallel justering med rørledningsflangen for at undgå deformation af ventilkroppen på grund af tvungen installation (kalibreret med et niveau).
Bypass ventilkonfiguration (hvis nogen):

Før installationen er det nødvendigt at åbne bypass-ventilen for at afbalancere trykforskellen mellem indløbet og udløbet og reducere åbningsmodstanden (gældende for højtrykssystemer).
III. Installationstrin
Flangeforbindelse:

Placer ventilen mellem de to flanger, indsæt boltene og spænd dem oprindeligt for at korrigere flangens parallelisme, og fjern derefter ventilen.
Svejs flangen til rørledningen for at sikre, at svejseslaggen ikke falder i ventilhulen (skal rengøre den indre væg efter svejsning).
Ventilfastsættelse:

Tilbage for at installere ventilen, i henhold til den diagonale rækkefølge i 3 gange jævnt stram boltene (det endelige drejningsmoment i henhold til standardkravene).
Fuldboringsventiler skal kontrollere, om den indre diameter af rørledningen er større end eller lig med ventilens indre diameter for at forhindre interferens mellem sommerfuglpladen og rørledningen.
Aktuator idriftsættelse:

Efter ledning af den elektriske/pneumatiske aktuator, skal du åbne den manuelt til 50% åbningsgrad og derefter give den energi til at verificere, at åbnings- og lukningsretningen er i overensstemmelse med indikationen.
Test fuldtmakksafbrydere for at sikre, at der ikke er nogen fastklemning (har brug for at reservere plads til termisk ekspansion af ventilstammen)
