Fuld bore flydende kugleventilbeskrivelse
Den fulde flydende kugleventil er en ventil, hvis flowkanaldiameter er i overensstemmelse med den indre diameter af røret. Bolden er tæt forseglet af det flydende tryk på mediet for at opnå tovejs tætning og lav strømningsmodstandskontrol. Det er velegnet til fuld åbne/lukkede forhold inden for petrokemisk, energi og kraft.
Materiale og forbindelsesformular:
Ventillegemet er lavet af kulstofstål, rustfrit stål (såsom F304/F316) eller duplex stål smedning, med et trykresistensniveau, der dækker klasse 150 ~ 600 (PN20 ~ PN110), og et anvendeligt temperaturområde på -50 grad ~ 180 grad;
Mainstream -forbindelsesmetoden er flangeforbindelse (en 1092-1, ASME B16.5 -standarder), og nogle modeller understøtter stikkontakt eller klemmeinstallation.
Key Structural Design:
FLOATING BALL: Bolden danner en dynamisk tætning med ventilstammen og ventilsædet. Mediumtrykket skubber bolden til udløbsventilsædet, og tætningstrykforholdet øges med trykforøgelsen;
Fireproof sikkerhedsstruktur: Efter at det bløde tætningsventilsæde er brændt, danner bolden og metallæben en metal-til-metal sekundær tætning, der overholder API 607 fjerde udgave standard;
Anti-statisk design: En indbygget fjeder er installeret mellem bolden og ventilstammen for at udføre statisk elektricitet ud af ventilkroppen for at undgå risikoen for eksplosion af brændbare medier.
Fuld bore flydende kugleventilspecifikation
|
Anvendelse |
Generel |
|
Garanti |
1 år |
|
Oprindelsessted |
Henan Kina |
|
Magt |
Hydraulisk |
|
Mediernes temperatur |
Lav temperatur, medium temperatur, normal temperatur |
|
Brandnavn |
Gnee |
|
Struktur |
Kontrollere |
|
Medier |
Gas |
|
Tilpasset support |
OEM, ODM |
|
Produktnavn |
Hydraulisk kontrolventil |
|
Kropsmateriale |
Grå jern /duktilt jern |
|
Medium |
Vandolie gas |
|
Størrelse |
Tilpasset størrelse |
|
Certifikat |
Ce iso |
|
Pakning |
Træboks |
|
MOQ |
2 stk |
|
Farve |
Tilpasset farve |
|
OEM |
OEM -tjenester leveret |
Fordele og sammenligning
| Vilkår | Fuld bore flydende kugleventil | Reduceret boring af borefyldt kugleventil |
|---|---|---|
| Flowresistensegenskaber | Strømningskanalen har samme diameter som rørledningen, og trykfaldstabet kan ignoreres (egnet til pigging -operationer) | Strømningskanalen reduceres, og trykfaldet stiger med 20%~ 30% |
| Vægt og omkostninger | Ventilkroppen er tung og velegnet til medier med høj renlighed (såsom vand, damp) | 30% lettere, velegnet til medium indeholdende partikler eller viskøse medier (såsom råolie, mudder) |
| Sealing Performance | Bidirectional Sealing (lækage niveau op til ANSI klasse VI), elastisk ventilsæde forudtrykket design for at kompensere for slid | Hovedsageligt envejsforsegling, langvarig brug kan forårsage lækage på grund af partikelslitage |

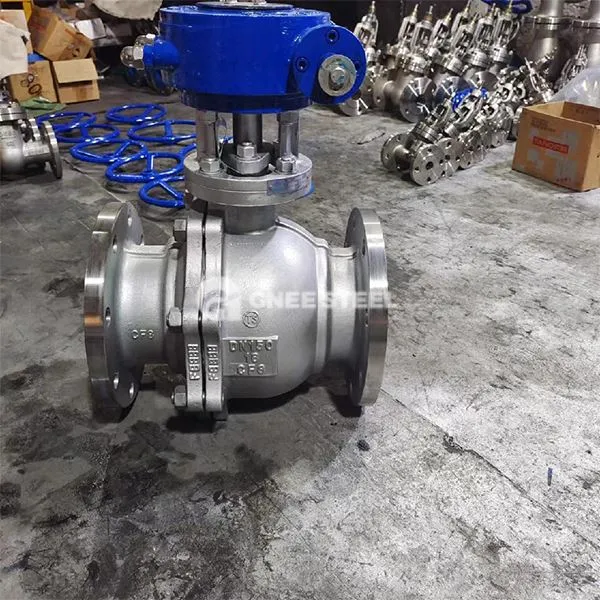

Gnee Full Bore Floating Ball Valve
