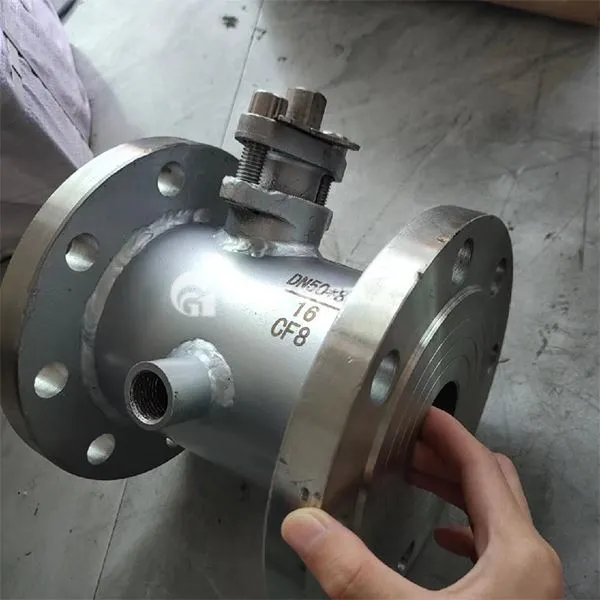

Reduceret boringskuglventil

Nedsat portkugleventil er en kugleventil med en intern kanaldiameter mindre end diameteren af ​​forbindelsesrøret. Det reducerer volumenet, reducerer omkostningerne og øger strømningshastigheden ved at reducere strømningskanalen, samtidig med at kugleventilens hurtige åbning og lukning er ved at bevare egenskaberne ved kugleventilens hurtige åbning og lukning.
Dens strømningskanalindløbsbredde er i overensstemmelse med den nominelle diameter på rørledningen, men den faktiske diameter reduceres (for eksempel er strømningskanalens diameter på en DN50 reduceret portkugleventil ca. 38 mm, svarende til DN40 -specifikationen).
‌Core struktur‌

‌Ball- og flowkanal‌: Vedtag et design af reduceret diameter til dannelse af en "sammentrækning-ekspansion" flowtilstand og reducer mediets strømningsmodstand; ‌Sealing -komponent‌: Ventilsædet er for det meste PTFE eller metal hårdt tætning for at sikre nul lækage under højtryksbetingelser; ‌ Forbindelsesmetode‌: Understøtt flange, tråd eller svejsning (såsom reduceret port svejset kugleventil), tilpasset forskellige rørledningskrav.

Fordele‌
‌ Økonomisk og kompakt‌

Den reducerede flowkanal reducerer materialets forbrug og fremstillingsomkostninger, og volumen er mindre, hvilket er velegnet til rumbegrænsede scenarier;
Sammenlignet med fyldig kugleventiler reduceres omkostningerne med ca. 30% under den samme nominelle diameter. ‌ Højtryksforseglingsydelse‌

Designet med reduceret diameter reducerer trykvirkningsområdet for mediet på bolden, hvilket forbedrer forseglingens pålidelighed under højt tryk (såsom klasse 300);
Metalhårdtætningen kan modstå høj temperatur på 450 grader og ætsende medier.
‌Funktionel skalerbarhed‌

‌Insulationstype‌: Damp eller varmeoverførselsolie injiceres i jakken for at forhindre medier med høj viskositet (såsom tung olie) i at størkne, egnet til olie- og kemiske transportsystemer; ‌Leak-proof design‌: Strømningshastigheden justeres ved aflytning for at imødekomme de lavstrøms præcisionsstyringsbehov for laboratorier, lille udstyr osv.



Reduceret boringskuglventil



Applikationer
Lavt tryktabstrømstyring‌
Gælder for scenarier, hvor strømbehovet er lavere end designkapaciteten på rørledningen (såsom kølecirkulationssystemer, reagensleveringsrørledninger), der undgår ressourceaffald.
‌ Højt pres og hårdt mediemiljø‌

Højtrykshydrauliske systemer, damprørledninger og andre scenarier, der kræver høj tætning for at reducere risikoen for lækage;
Afskåret partikler og medier med høj viskositet (såsom spildevand, papirmasse) for at forhindre tilstopning eller slid på ventilkroppen.
‌Space-begrænsede scenarier‌

I kompakt udstyr eller tæt rørledningslayout reduceres volumenet for nem installation.
