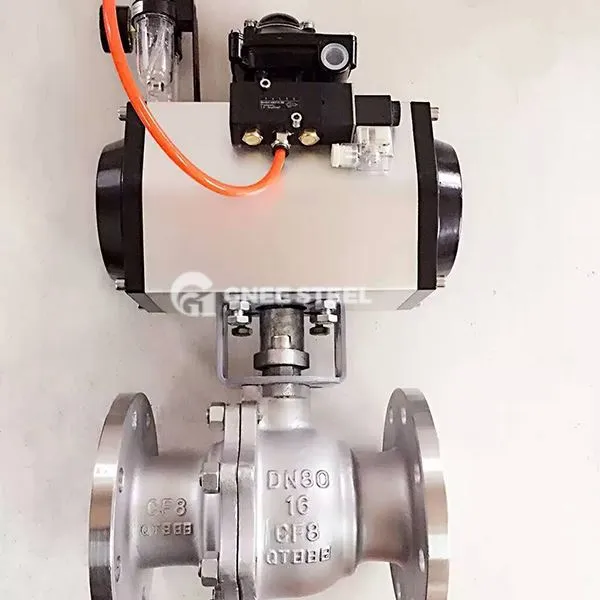

On Off Ball Valve med pneumatisk aktuator
Beskrivelse
On-off boldventil med pneumatisk aktuator er en hurtig åbning og lukningsventil drevet af trykluft. Det består af en pneumatisk aktuator og en kugleklop. Dens kernefunktion er fuld open/fuld-control kontrol, som er velegnet til automatiserede industrielle scenarier, der kræver hurtig væskeafbrydelse eller ledning (såsom nødsituation, fjernbetjening).
Kernestruktur og sammensætning
Pneumatisk aktuator
Cylinder og stempel: Trykluft driver stemplet til at bevæge sig, og outputmomentet får bolden til at rotere;
Kontrolelement: inklusive magnetventiler, positionere osv., Modtagelse af signaler for at justere retningen og trykket af luftstrømmen;
Type: Enkeltvirkende (foråret nulstilling) og dobbeltvirkende (tovejs luftkontrol), tilpasset forskellige kontrolkrav.
Kugleventilkrop
Bold: Flydende eller fast design, struktur i fuld diameter reducerer væskemodstand;
Tætningsmateriale: PTFE (korrosionsbestandig) eller metal hård tætning (høj temperatur og højt tryksscenarie);
Forbindelsesmetode: Flange, tråd eller svejsning, tilpasset pipeline -standarder (såsom ANSI, DIN). Forbindelse af dele
-bracket og ventil stam: Send aktuatorens udgangsmoment til bolden for at sikre synkron drift.
On Off Ball Valve med pneumatisk aktuatorspecifikation
| Størrelsesområde | 1/2 "~ 8", DN15 ~ 200 |
| Fungerende tilstand | Dobbelt skuespil, foråret tilbagevenden (enkelt skuespil) |
| Driftspress | 1,6MPa |
| Luftforsyningstryk | 2,5 til 8 bar |
| Levetid | 1, 000, 000 (1 million) gange |
| Rotationsvinkel | 90 grader ± 4 grader |
| Kropsmateriale | SS304, SS316, SS316L |
| Tætningsmateriale | Ptfe: -30 grad ~ 180 grad, ppl: -30 grad ~ 250 grad |
| Antal måder | 2 måde |
| Slutforbindelse | Tråd ende |
| Relevante medier | Kontrol af vand, luft, gas, olie, væske |
| Valgfri aktivering | Håndværk, elektrisk aktiveret eller pneumatisk aktiveret |
| Valgfrit tilbehør | Namur magnetventil, grænseafbryder, FRL, positionsindikator, manuel enhed |
| Anvendelse |
Mad & drikke, vand & spildevand, ultra rent vand, afsaltning, kemikalie, Tekstil, farmaceutisk, papirmasse og papir |
On Off Ball Valve med pneumatisk aktuator
Fordele
Fast respons og høj pålidelighed
Pneumatisk drev kræver ikke komplekse kredsløb, har stærk anti-interferensevne og er velegnet til eksplosionssikre og højrisiko-miljøer;
Aktuatoren har stabil handling, høj gentagelighed og understøtter fjernautomationskontrol.
Excellent tætningspræstation
PTFE -ventilsæde opnår nul lækage ved stuetemperatur, og metalhårde tætninger kan modstå temperaturer op til 450 grad .
Wide Media Adaptability
Kan håndtere væsker, gasser, damp- og partikelholdige medier (såsom spildevand, papirmasse).
Liget vedligeholdelse
Modulær design understøtter hurtig udskiftning af tætninger eller aktuatorer for at reducere nedetid.
Applikationer
Petrokemisk
Nødslutning af olie- og gasledninger, isolering af reaktormaterialer og resistens over for hydrogensulfidkorrosion.
Energi og magt
Hurtig lukning af kedeldampsystemer og gasoverførselsrørledninger.
vandbehandling og miljøbeskyttelse
Flowkontrol i spildevandsbehandlingsanlæg, pålidelig afskæring af medier, der indeholder solide urenheder.
Food og farmaceutisk
Aseptisk levering af sanitære væsker (såsom flydende medicin og mejeriprodukter) i overensstemmelse med GMP -certificeringskrav.
