Boldventilflange -slutbeskrivelse
Flange End Ball Valve er en kugleventil, der er forbundet til rørledningssystemet gennem en flangeforbindelse. Dens kerneåbning og lukningsdel er en bold med et cirkulært gennem hul, som kan opnå fuld åben/tæt kontrol over mediet gennem en 90 graders rotation.
Kernekomponenter
Valve Body and Flange: Flangeend vedtager en standardflange (såsom ANSI, DIN) for at sikre en fast forbindelse med rørledningen og lette installation og demontering; Ball- og ventilsæde: Bolden er for det meste lavet af rustfrit stål eller legering, og ventilsædet vedtager PTFE eller metal hårdt tætning, som er velegnet til højt tryk, høj temperatur og ætsende medier; Valve STEM OG ACTUATOR: Det understøtter manuel (håndtag) eller automatisk (pneumatisk/elektrisk) drev og transmitterer drejningsmomentet til bolden for at afslutte åbnings- og lukningsvirkningen.
Arbejdsprincip
Åbning og lukningsmekanisme
Bolden drejes 90 grader ved at dreje ventilstammen, så kuglenes gennemhul er på linje med rørledningen (helt åben) eller lodret (helt lukket) for at opnå medium strømning eller cutoff.
Flangeforbindelse sikrer tætheden mellem ventil og rørledning for at undgå lækage af medium.
Kernefunktioner
Low Flow -modstand og høj forsegling
Fuldboringsdesign gør væskemodstanden tæt på den lige rør, hvilket reducerer tryktab;
PTFE -ventilsæde opnår nul lækage ved stuetemperatur, og metalhårdtætning har en temperaturmodstand på op til 450 grad , velegnet til barske arbejdsforhold.
Liget drift og holdbarhed
9 0 grad Hurtig åbning og lukning, driftstiden kan være så kort som 0,05 sekunder, hvilket er bedre end multi-drejende roterende ventiler, såsom portventiler og stopventiler;
Den modulære struktur understøtter hurtig vedligeholdelse, og levetiden kan nå ud til tusinder af åbninger og lukninger.
WIDE Adaptability
Flangeenden er kompatibel med en række internationale standarder (såsom GB, HG, JIS) og er velegnet til forskellige rørledningsystemer;
Det kan håndtere væsker, gasser, damp- og partikelholdige medier (såsom spildevand og papirmasse).
Boldventilflange end specifikation
- Størrelse: 1/2 '' - 4 ''
- Blow-out Proof Stem
- Fin casting
- Fuld port
- ISO monteringspude
- Ansigt til ansigt: ANSI B16.10 / JIS B2002 / DIN PN 16-40
- Anti-Fire Design tilgængelig ACC: API607
- Flangestandard: ASME 16.5 / JIS B2220 / DIN 2633
- Design i overensstemmelse med ASME B16.34
- Inspektion og test: API 598

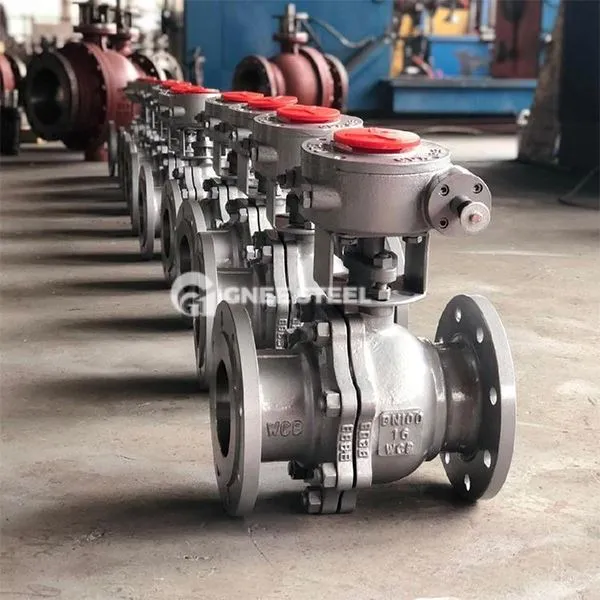

kugleventil flange ende
Applikationer
Olie og gas
Nødslutning af olie- og gasledninger, kontrol med adgang til opbevaringstanke, modstand mod højt tryk (klasse 300) og brintsulfidkorrosion.
Kemisk og farmaceutisk
Reaktormaterialeisolering, stærk syre og alkalisk medium transport, opfylder sanitære tætningskrav.
vandbehandling og miljøbeskyttelse
Åbning og lukning af spildevandsbehandlingssystem, fast partikelvæskekontrol, for at forhindre ventilstang.
Energi og elektricitet
Hurtig slukning af kedeldamprørledninger og gasoverførselssystemer, der er egnet til høje temperatur og højtryksforhold
