Tre-vejs pneumatisk kugleventilbeskrivelse
Tre-vejs pneumatisk kugleventil er en automatiseret ventil, der får ventilkernen til at rotere med en pneumatisk aktuator for at opnå medium afledning, sammenløb eller strømningsretningskontakt. Det er hovedsageligt opdelt i to typer: L-type og T-type, egnet til gas, væske, damp og ætsende medium kontrolscenarier.
L-type: Strømningsretningen skiftes ved at dreje ventilkernen 90 grader for at forbinde de to lodrette kanaler (såsom A → B eller A → C), som er egnet til krav til medium strømningsretning; T-type: De tre kanaler kan forbindes til hinanden eller lukkes uafhængigt, understøtter medium sammenløb (A+B → C) eller afledning (A → B+C) og fleksibel kontrol af komplekse rørledningsanlæg.
Nøgle designfunktioner
Strukturel optimering: Valve Body and Seal: Fuldboringstrømningskanaldesign (DN15 ~ DN1000), valgfri PTFE (-30 ~ 180 grad) eller PPL (-30 ~ 250 grad) til sædeforsegling, lækage niveau op til ANSI klasse vi; Pneumatisk aktuator: Understøtter dobbeltvirkende (5 ~ 7bar gasskilde) eller enkeltvirkende (automatisk nulstilling, når trykket går tabt), integreret med ISO 5211 platformadapterpositioner, grænseafbryder og andet tilbehør. Innovativ design: quick installationsstruktur: Gennem kombinationen af konisk konveks ring og HAFF -klemme ring kan flange/klemmeforbindelsen hurtigt klemmes og adskilles (såsom DN50 ~ DN600 -scenarie) ; Beskyttelsesmodul: Nogle modeller har indbygget magnetisk tilslutningsplade og fjedernulstillingsmekanisme for at forhindre urenheder i at akkumulere i flangegrænsefladen, når den ikke er i brug.
Tre-vejs pneumatisk kugleventilspecifikation
|
punkt |
værdi |
|
Garanti |
1 år |
|
Type |
Kugleventiler |
|
Tilpasset support |
OEM |
|
Oprindelsessted |
Henan, Kina |
|
Brandnavn |
Gnee |
|
Modelnummer |
PT+DN25 |
|
Anvendelse |
Generel |
|
Mediernes temperatur |
Normal temperatur |
|
Magt |
Pneumatisk |
|
Medier |
Vand |
|
Portstørrelse |
1'' |
|
Struktur |
BOLD |
|
Kropsmateriale |
Rustfrit stål |
|
Arbejdstryk |
16 bar |
|
MOQ |
1 stk |
|
Certifikat |
CE -certificering |
|
Standard eller ikke -standard |
standard |
|
Arbejdstemperatur |
-20~200 |
|
Pakning |
Træboks |
|
Brand |
Autorun |
|
Farve |
Tilpasset farve |
|
Forbindelse |
Tråd |
Tekniske parametre og udvælgelsespunkter
| Vilkår | Tekniske indikatorer | Tilpasningsscenarier |
|---|---|---|
| Nominal tryk | PN1.6 ~ 6,4MPa (op til PN25) | Kemiske og minedrift af højtrykssystemer |
| Memperature Range | -30 grad ~ 250 grad (afhænger af tætningsmateriale) | Høj temperaturdamp (ppl tætning) |
| Forbindelsestilstand | Flange (GB/T 9113), Klamp Quick-Install (Sanitary Grade) | Mad/farmaceutisk aseptisk rørledning |
| Materialeindstillinger | Ventilkrop: 304/316L Rustfrit stål; Ventilkugle: gummiovertrukket metal eller alt stål | For korrosive medier skal du vælge 316L |

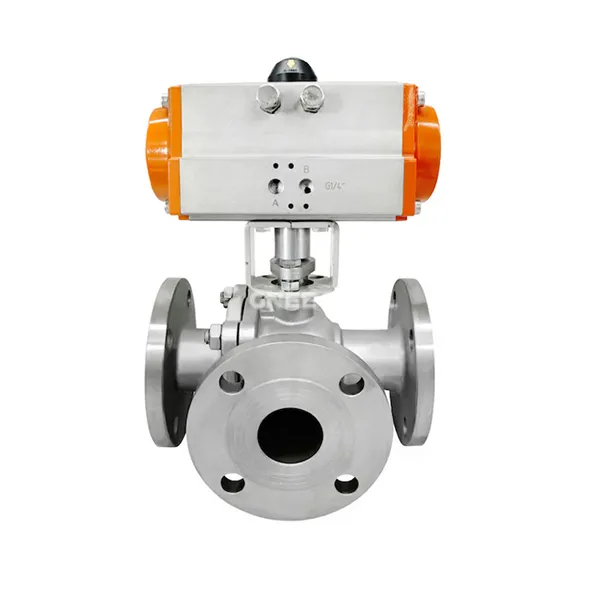

GNEE Tre-vejs pneumatisk kugleventil
Applikationer
Kemisk/energi:
Højtemperaturdampkontrol (T-type, PN16, PTFE-tætning);
Syre-base-medium sammenløbssystem (L-type, 316L-ventilkrop).
Mad/farmaceutisk:
Sanitær rørledning CIP-rengøring (klemmer hurtig installation, RA mindre end eller lig med 0. 8μm overfladepolering);
Vandbehandling/minedrift:
Multi-retningsbelastning af gummi (gummiforet ventilkrop, anti-partikel sliddesign).
